Yüksek Aşınma Dayanımlı Seramik Koruma Plakaları - Seramik Kompozit Plakalar
Yüksek Aşınma Dayanımlı Seramik Koruma Plakaları (Ceramic-Rubber Wear Plates); abrasyon (tanecik aşındırması) etkisine sahip partiküllü katı, sıvı ya da gazların transferinde ana gövde ve ekipmanların aşınmaya karşı korunması amacıyla geliştirilmiş üstün nitelikli kompozit kaplama malzemeleridir.

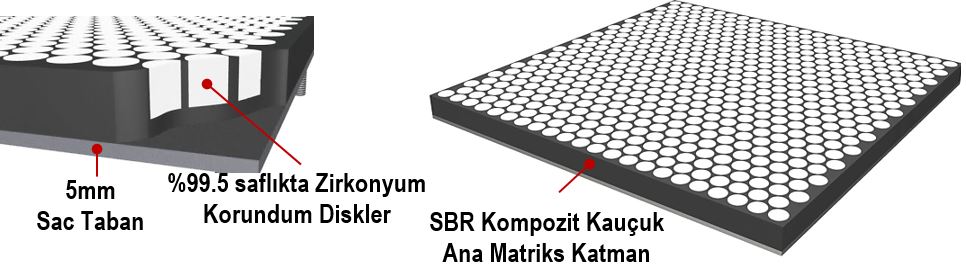

Özellikle kum, taş, cevher, metal çapakları, kömür tozu, katı atıklar, çimento ve beton harcı gibi yüksek derecede aşındırıcı taneciklerin aktarıldığı bunkerler, şutlar, kanallar, vibrasyonlu besleyiciler ve siklonların yüzey kaplamalarında ideal bir seçimdir. Sentetik kauçuk matriks içerisine gömülmüş yüksek sertlikteki Alümina Seramik veya diskler/tuğlalar, en alt katmanda yer alan 5 mm karbon çeliği levha ile desteklenmiştir. Çelik alt tabaka; plakaların çelik veya beton yüzeylere direkt kaynak, yapıştırma, saplama (vidalama) veya ankraj ile kolayca monte edilmesini sağlar.
Teknik Özellikler ve Avantajlar
- Matriks Ve Katman Yapısı: Darbe emici esnek sentetik kauçuk matriks, yüksek sertlikte seramik diskler ve 5 mm karbon çeliği alt takviye sacı.
- Çalışma Sıcaklığı Aralığı: Standart tiplerde -20°C .... +120°C (Özel sipariş ile +204°C sıcaklığa kadar dayanıklı versiyonlar).
- Kolay Montaj Bakım: Kaynak, yapıştırma, vidalama/saplama veya ankraj ile tutturulabilir. Aşınan plakalar bölgesel olarak değiştirilerek pratik bakım imkanı sunar.
- Aşınma Darbe Direnci: Yüksek abrasyon ve darbe yüklerine karşı geleneksel metal astarlara göre katbekat uzun servis ömrü.
- Özel Geometrik Üretim: Standart kare plakaların yanı sıra Dikdörtgen (RECTA), Üçgen (TRIA) ve Dairesel (CIRCA) formlarda delik, yarık ve kanal ilaveli özel imalat.
 |
Endüstriyel Uygulama Alanları
- Çimento Fabrikaları: Çimento kil döküş hatları, kömür tozu transfer şutları, toz çimento gemi yükleme hatları ve silo iç kaplamaları.
- Demir – Çelik Tesisleri: Cevher ve kömür tozu aktarma şutları, bunker kaplamaları ve hammadde iletim hatları.
- Enerji Santralleri: Termik santral kömür şutu kaplamaları, kömür tozu pneumatik transfer hatları.
- Madencilik & Cevher İşleme: Cevher transfer hatları, şut kaplamaları, vibrasyonlu besleyiciler ve siklon iç aşınma astarları.
- Cam Sanayi: Kırık cam parçacıkları, silis kumu ve cam tozu transfer kanalları.
- Tahıl - Agrega Transferi: Yüksek debili dökme malzeme döküş noktaları, silolar ve aşındırıcı kumlama/harç hatları.
Kare - Dikdörtgen Seramik Aşınma Plakaları Ölçü Tablosu
| Stok / Tedarik Durumu | Sipariş Kodu / Ürün Tanımı | En x Boy (mm) | Toplam Kalınlık (Alt Sac Dahil) (mm) |
|---|---|---|---|
| Stoklu Ölçü |
500 - 15 Kare Zırhlama Plakası |
500 x 500mm |
15mm (5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü |
500 - 20 Kare Zırhlama Plakası |
500 x 500mm |
20mm (5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü |
500 - 25 Kare Zırhlama Plakası |
500 x450mm |
25mm (5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü |
500 - 30 Kare Zırhlama Plakası |
500 x 500mm |
30mm (5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü |
500 - 35 Kare Zırhlama Plakası |
500 x 500mm | 35mm (5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü |
600 - 30 Kare Zırhlama Plakası |
600 x 600mm | 30mm (5mm Sac Kalınlığı Dahil) |
| Stok / Tedarik Durumu | Sipariş Kodu / Ürün Tanımı | En x Boy (mm) | Sac Dahil Toplam Kalınlık (mm) |
|---|---|---|---|
| Stoklu Ölçü | 16030 Dikdörtgen Zırhlama Plakası | 160 x 60mm | 30(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 18020Dikdörtgen Zırhlama Plakası | 180 x 150mm | 20(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 25035 Dikdörtgen ZYRCOR Zırhlama Plakası | 250 x 60mm | 35(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 31535 Dikdörtgen Zırhlama Plakası | 315 x 60mm | 35(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 34520 Dikdörtgen Zırhlama Plakası | 345 x 500mm | 20(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 40025 Dikdörtgen Zırhlama Plakası | 400 x 40mm | 25(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 46020 Dikdörtgen Zırhlama Plakası | 460 x 95mm | 20(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 50020 Dikdörtgen Zırhlama Plakası | 500 x 35mm | 20(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 50025 Dikdörtgen Zırhlama Plakası | 500 x 95mm | 25(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 50030 Dikdörtgen Zırhlama Plakası | 500 x 220mm | 30(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 90035 Dikdörtgen Zırhlama Plakası | 900 x 60mm | 35(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 93035 Dikdörtgen Zırhlama Plakası | 930 x 60mm | 35(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 110035 Dikdörtgen Zırhlama Plakası | 1100 x 60mm | 35(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 114635Dikdörtgen Zırhlama Plakası | 1146 x 60mm | 35(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 115735 Dikdörtgen Zırhlama Plakası | 1157 x 60mm | 35(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 141035 Dikdörtgen Zırhlama Plakası | 1410 x 60mm | 35(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 154035 Dikdörtgen Zırhlama Plakası | 1540 x 60mm | 35(5mm Sac Kalınlığı Dahil) |
| Stoklu Ölçü | 157035 Dikdörtgen Zırhlama Plakası | 1570 x 60mm | 35(5mm Sac Kalınlığı Dahil) |
PLAKALARIN SABİTLENMESİ VE MONTAJ TEKNİĞİ

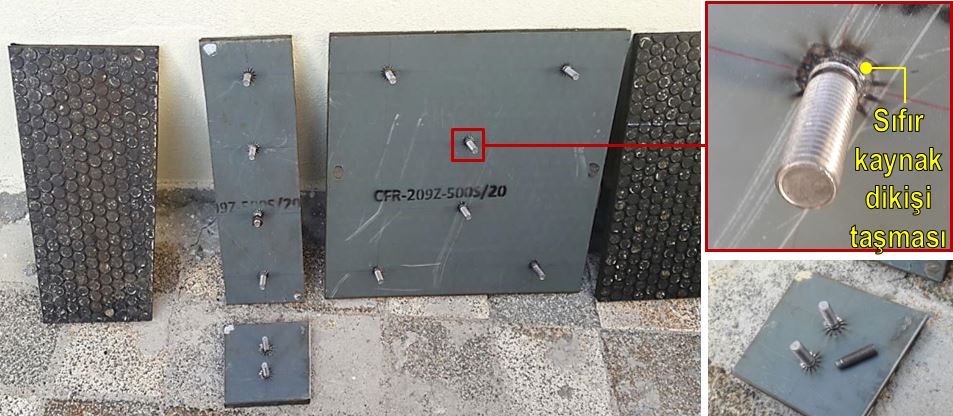

Zırhlama Plakaları, plaka taban sacına kaynatılan dişli saplamalar (ark kaynağı / saplama kaynağı) aracılığıyla ana taşıyıcı sac konstrüksiyona veya profil gövdelere güvenle sabitlenir.
Saplamalı Montajın Avantajları: Saplama ile sabitleme yönteminin en büyük avantajı; aşınan plakaların sökülmesi ve yenileriyle değiştirilmesi sırasında duruş sürelerini ve zaman kaybını en aza indirmesidir.
LUBSİS Özel İmalat Hizmeti:
Plakaları projenize uygun özel ölçülerde kesebilmekte; taban saclarına istediğiniz sayıda ve çapta (M8, M10, M12, M14 vb.) saplamayı sıfır kaynak çapağı ve sıfır ses taşması ile mükemmel hassasiyette kaynatabilmekteyiz.
 |
