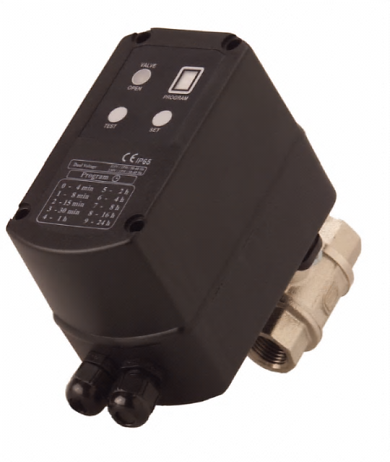

WDW – 26 – MD1-18 WDV - FULL –

OTOMATİK  PROGRAMLANABİLİR KONDENS ELEKTRİKLİ

TAHLİYE  ÜNİTESİ



Wilkerson wdw-26 basınçlı hava tanklarında biriken

suyun otomatik olarak tahliye edilmesi için

geliştirilmiştir. Motor tarafından tahrik edilen bir

çıkış vanasına sahiptir. Özellikle kirliliğin yoğun

olduğu ve diğer tip tahliyelerin tıkandığı uygulamalar

için idealdir. Motor, küresel vanayı yüksek bir tork ile

çevirerek aç - kapa yaptırmaktadır. Küresel vanada

kullanılan özel materyaller ve özel sızdırmazlık

donanımları sayesinde balçıklaşmış kondens

birikintilerinde dahi bloke olmayan özelliktedir.

Elektronik zaman ayarlıdır. Devreye giriş zamanı 4

dakika ile 24 saat arasında değerlerde ünite

üzerindeki tuşlar vasıtasıyla ayarlanabilir. Standart

tahliye süresi sabit 7,5 saniyedir, bu değer

değiştirilemez. Ünite 220VAC, 50Hz. Monofaze  güç

beslemesi ile çalışır. Ancak ünite içerisinde ayrıca pil

de bulunmaktadır. Tahliye esnasında ana enerji

kesilse bile vana aç - kapa turunu tamamlar, açık

kalmaz. Motor yanmaya karşı elektronik korumalıdır.

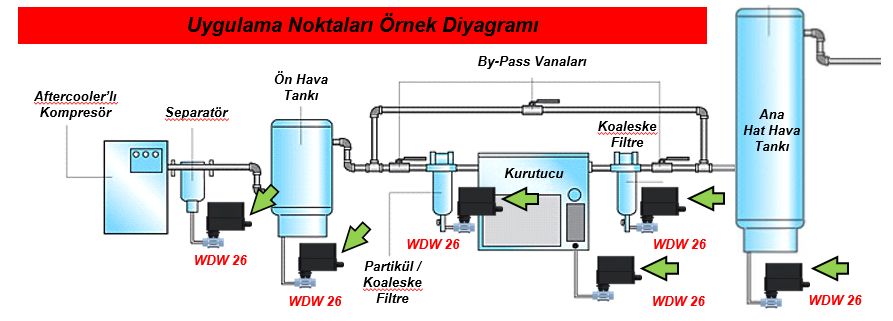

Uygulama Noktaları : Kompresör kondens tahliyesi,

Separatörkondens tahliyesi, Ön Hava Tankı kondens

tahliyesi, Kurutucu kondens tahliyesi, Hava Hattı

üzerinde bulunan su tutma tanklarının kondens

tahliyesi, hat üzerinde oluşturulabilecek ters omega

(Ʊ) su tutma bölgelerinde kondens tahliyesi.

•Basınçlı hava tanklarında

biriken suyun otomatik

olarak tahliye edilmesi

için geliştirilmiştir.



• Motorlu valflidir. İçine

girebilecek pas, tortu,

kir-küf, yabancı

maddelerden etkilenmez.

Tıkanmaz, kitlenmez,

bloke olmaz.

• -25°C’da çalışabilir.

Özellikle soğuk iklimlerde

yaşanan valf donmalarına-

kitlenmelerine karşı

çözümdür.

• Maksimum 40 Bar

basınçta kullanılabilir.



• Yüksek Basınç

Kompresörlerinde

kullanıma uygundur.



• Elektronik zaman

ayarlıdır. 220VAC ile

çalışır.

Teknik Özellikler

Maksimum Müsaade Edilen Kompresör Kapasitesi

Limitsiz

Tahliye Zamanlaması

4 Dakika ile 24 Saat arası Programlanabilir

Açık Kalma Süresi

3 Saniye ile 15 Dakika arası programlanabilir

Basınç Aralığı

0 – 40 Bar

Minimum / Maximum Çalışma Sıcaklığı

 -25oC Min. / +60oC Max.

Gövde Malzemesi

 FR sınıfı ABS

Koruma Sınıfı

 IP65 (NEMA4)

İndikasyon Tipi

 LED  – Vana Açık
LCD – Program Evresi
 Test Düğmesi  Mevcut

Tahliye Vanası Tipi

Motorlu Küresel Vana

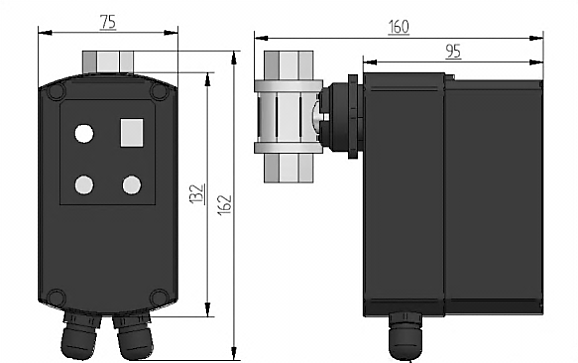

Montaj Boyutlar

Giriş – Çıkış Diş Ölçüleri

1/2" BSP Dişi
