Protul 889 İç-Dış Bilezikten Kombine Yatak Çekme Sistem Seti



Dış bilezikten yuva içerisinde, iç bilezikten de mil üzerinde monte edilmiş

şekilde bulunan hasarlı bilyalı rulmanların aynı anda hem iç hem dış bilezikten

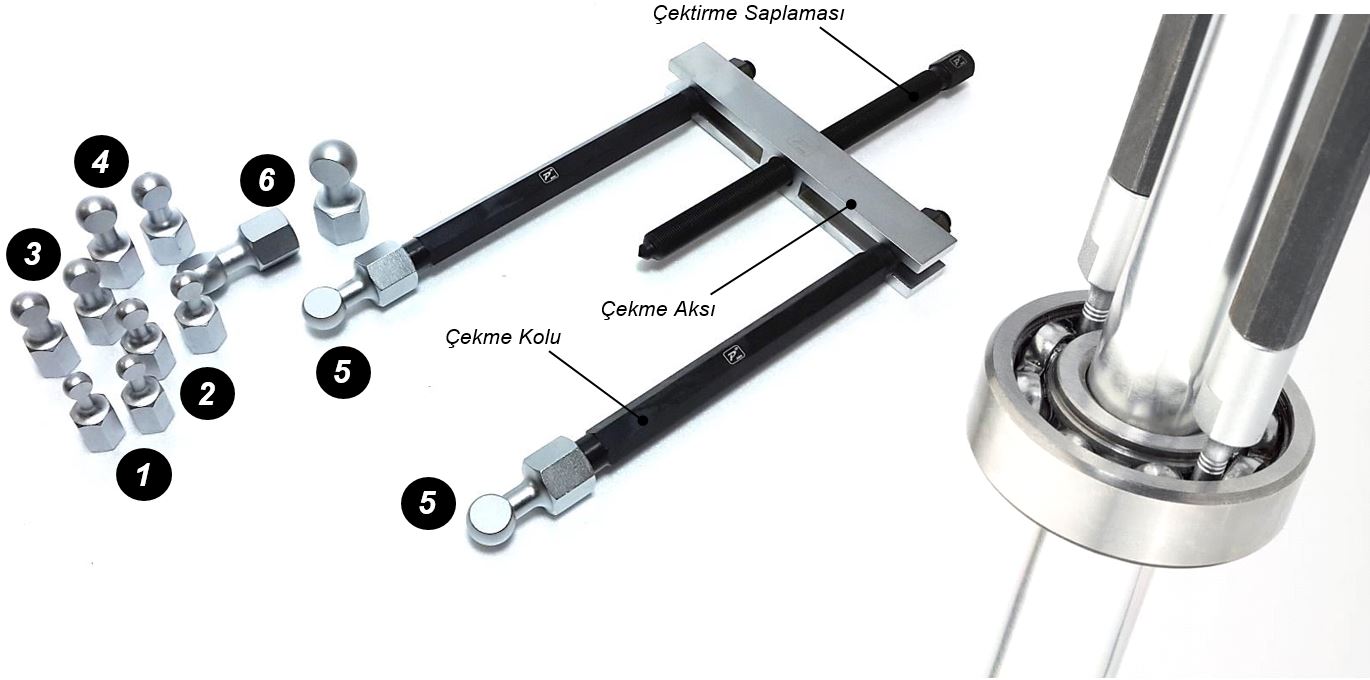

yakalanarak çektirilmesi için geliştirilmiş bir setdir.  Rulmanın bilya ölçüsüne

göre seçilerek kullanılan 6 farklı ölçüde 2’şer adet Yarı Küre Çektirme Aparatı

ile bu aparatların bağlandığı 2ad. Çekme Kolu ve kolların bağlandığı

1ad. Çekme Aksı + aks göbeğinde çalışan Çektirme Saplaması ve

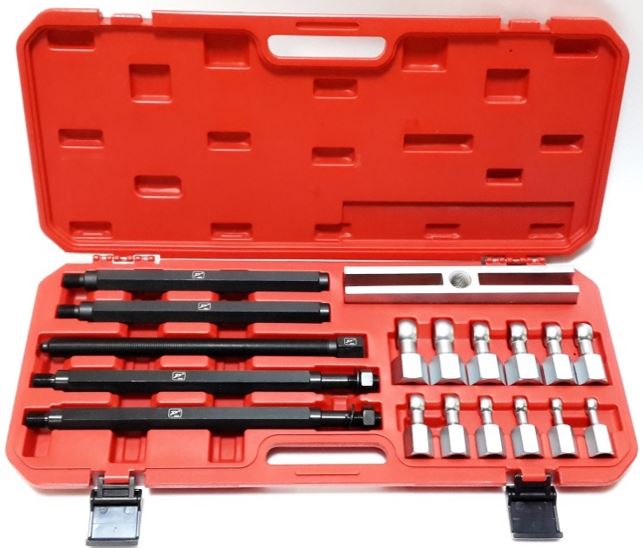

2ad. Çekme Kolu Uzatmasından oluşur. Özel çantası ile birliktedir.

Sadece bilya çapları Ø16 – 32mm arasındaki kafesli bilyalı rulmanların

sökülmesi için kullanılabilir.



Sadece metal kafesli Tek Sıra

Bilyalı Rulmanlar için kullanılır!

SÖKÜLEBİLECEK RULMANLAR

6212, 6213, 6214, 6215, 6216, 6217, 6218, 6219, 6220, 6221, 6222, 6308, 6309, 6310, 6311, 6312, 6313, 6314, 6315, 6316, 6317, 6318, 6319, 6405, 6406, 6407, 6408, 6409, 6410, 6411, 6412, 6413, 6414.



 1. Yarı Küre Çektirme Kafası: Ø16mm

 2. Yarı Küre Çektirme Kafası: Ø19mm

 3. Yarı Küre Çektirme Kafası: Ø22mm

 4. Yarı Küre Çektirme Kafası: Ø25mm

 5. Yarı Küre Çektirme Kafası: Ø28mm

 6. Yarı Küre Çektirme Kafası: Ø32mm

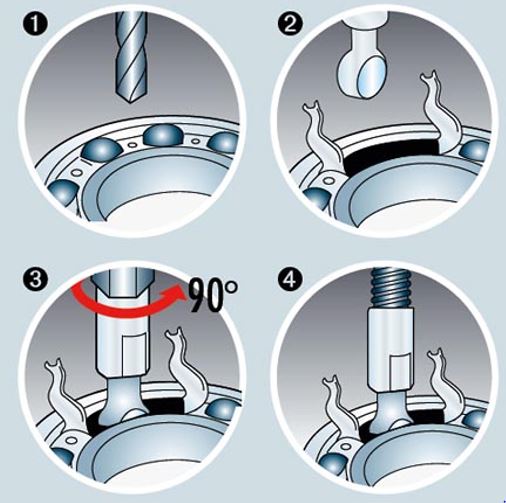

Protul 889 Uygulama Adımları



 1. Sökülecek rulmanın metal kafesini,

kafes enine yakın çapta bir matkap ucu

karşılıklı gelecek şekilde 2 yerden delin.



 2. Delinmiş yerlerden kafesi patlatıp

uçları geriye doğru yatırın.

 3. Set içerisinden, açılmış yarıklardan

içeri rahat girebilecek boyutlardaki Yar

Küre Çektirme Kafalarını seçerek iç-dış

bilezik arasındaki bilya boşluğuna sokun

ve 90° döndürerek iç ve dış bilezik

arasında sıkışık ve sabit kalmasını

sağlayın.

 4. Doğru şekilde konumlanmış Yarı Küre

Çektirme kafalarına Çekme Ayaklarını ve

Çekme Aksını bağlayın. Çektirme

saplamasını Çekme Aksına mile dayanana

dek vira edin. Çektirme Saplamasını

anahtar ile çevirerek yük uygulayın ve

rulmanı sökün.
