İçi Boş Konik Püskürtme Nozulları
İçi boş konik sprey nozulları, sıvıyı dairesel bir halka şeklinde dağıtarak optimum damlacık boyutu ve yüksek verimlilik sağlayan endüstriyel püskürtme nozullarıdır. Farklı püskürtme açıları, bağlantı ölçüleri, malzeme seçenekleri ve debi değerleri ile yıkanma, soğutma, durulama, nemlendirme, gaz yıkama ve proses uygulamalarında yaygın olarak tercih edilir.
Aşağıdaki ürünlerde PDF katalogdaki teknik değerler, püskürtme açıları, malzeme bilgileri, bağlantı ölçüleri, sprey izi genişlikleri, basınç-debi tabloları ve orifis karşılıkları esas alınmıştır.
İçi Boş Konik Nozulların Kullanım Alanları
- Endüstriyel yıkama, durulama ve yüzey hazırlama sistemleri
- Gaz soğutma ve iklimlendirme sistemleri
- Toz bastırma ve partikül kontrolü
- Tank, kazan ve boru içi temizlik uygulamaları
- Sprey soğutma ve nemlendirme kuleleri
- Kimyasal prosesler ve sıvı dağıtım hatları
| 1/2" BSPT Dişli İçi Boş Konik Nozullar | ||
| DK BD.12.2.316 (65° Püskürtme Açılı) | DK BD.12.5.316 (65° Püskürtme Açılı) | DK BD.12.10.316 (65° Püskürtme Açılı) |
| 1/4" BSPT Dişli İçi Boş Konik Nozullar | |
| DK BDW.14.5.316 (65° Püskürtme Açılı - 90° Montajlı) | |
| 3/8" BSPT Dişli İçi Boş Konik Nozullar |
| DK BD.38.25.316 (65° Püskürtme Açılı - 90° Montajlı) |
Sipariş Kodu: DK BD.12.2.316 İçi Boş Konik Sprey Nozul
DK BD.12.2.316 Teknik Özellikleri
| Püskürtme Açısı | Malzeme | Diş Çeşidi ve Ölçüsü |
| 65° | 316SS (Paslanmaz Çelik) | BSPT 1/2" |

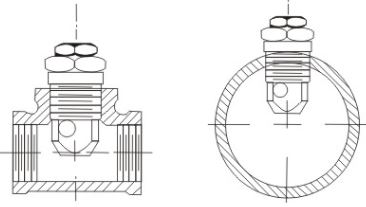

Önerilen Montaj Şekli: Giriş deliğine sıvı girişi engellenmeyecek şekilde TEE rekora veya boruya montajlanmalıdır.
Püskürtme Deseni ve Sprey İzi
|
Püskürtme Kafası Görseli
|
Püskürtme Deseni
|
Ölçüler
|
Oluşturduğu Sprey İzi Genişliği
|
Debi ve Basınç Tablosu
| Sıvı Basıncı | 0.7 BAR | 1 BAR | 2 BAR | 3 BAR | 4 BAR | 5 BAR | 6 BAR | 7 BAR | Orifis Karşılığı |
|---|---|---|---|---|---|---|---|---|---|
| Çıkan Sıvı Miktarı | 0.76 L/dk |
0.91 L/dk |
1.3 L/dk |
1.6 L/dk |
1.8 L/dk |
2 L/dk |
2.2 L/dk |
2.4 L/dk |
Ø2mm |
Sipariş Kodu: DK BD.12.5.316 İçi Boş Konik Sprey Nozul
DK BD.12.5.316 Teknik Özellikleri
| Püskürtme Açısı | Malzeme | Diş Çeşidi ve Ölçüsü |
| 65° | 316SS (Paslanmaz Çelik) | BSPT 1/2" |

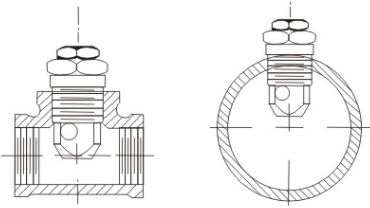

Önerilen Montaj Şekli: Giriş deliğine sıvı girişi engellenmeyecek şekilde TEE rekora veya boruya montajlanmalıdır.
Püskürtme Deseni ve Sprey İzi
|
Püskürtme Kafası Görseli
|
Püskürtme Deseni
|
Ölçüler
|
Oluşturduğu Sprey İzi Genişliği
|
Debi ve Basınç Tablosu
| Sıvı Basıncı | 0.7 BAR | 1 BAR | 2 BAR | 3 BAR | 4 BAR | 5 BAR | 6 BAR | 7 BAR | Orifis Karşılığı |
|---|---|---|---|---|---|---|---|---|---|
| Çıkan Sıvı Miktarı | 1.9 L/dk |
2.3 L/dk |
3.2 L/dk |
3.9 L/dk |
4.6 L/dk |
5.1 L/dk |
5.6 L/dk |
6 L/dk |
Ø3.6mm |
Sipariş Kodu: DK BD.12.10.316 İçi Boş Konik Sprey Nozul
DK BD.12.10.316 Teknik Özellikleri
| Püskürtme Açısı | Malzeme | Diş Çeşidi ve Ölçüsü |
| 65° | 316SS (Paslanmaz Çelik) | BSPT 1/2" |

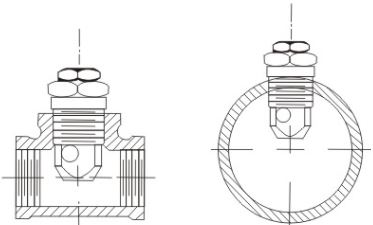

Önerilen Montaj Şekli: Giriş deliğine sıvı girişi engellenmeyecek şekilde TEE rekora veya boruya montajlanmalıdır.
Püskürtme Deseni ve Sprey İzi
|
Püskürtme Kafası Görseli
|
Püskürtme Deseni
|
Ölçüler
|
Oluşturduğu Sprey İzi Genişliği
|
Debi ve Basınç Tablosu
| Sıvı Basıncı | 0.7 BAR | 1 BAR | 2 BAR | 3 BAR | 4 BAR | 5 BAR | 6 BAR | 7 BAR | Orifis Karşılığı |
|---|---|---|---|---|---|---|---|---|---|
| Çıkan Sıvı Miktarı | 3.1 L/dk |
3.6 L/dk |
5.2 L/dk |
6.3 L/dk |
7.3 L/dk |
8.2 L/dk |
8.9 L/dk |
9.6 L/dk |
Ø4.4mm |
Sipariş Kodu: DK BDW.14.5.316 İçi Boş Konik Sprey Nozul
DK BDW.14.5.316 Teknik Özellikleri
| Püskürtme Açısı | Malzeme | Diş Çeşidi ve Ölçüsü |
| 65° | 316SS (Paslanmaz Çelik) | BSPT 1/4" Dişi Bağlantı |
Dikkat: Montajı 90 derecedir.
Püskürtme Deseni ve Sprey İzi
|
Püskürtme Kafası Görseli
|
Püskürtme Deseni
|
Oluşturduğu Sprey İzi Genişliği
|
Debi ve Basınç Tablosu
| Sıvı Basıncı | 0.7 BAR | 1 BAR | 2 BAR | 3 BAR | 4 BAR | 5 BAR | 6 BAR | 7 BAR | Orifis Karşılığı |
|---|---|---|---|---|---|---|---|---|---|
| Çıkan Sıvı Miktarı | 1.9 L/dk |
2.3 L/dk |
3.2 L/dk |
3.9 L/dk |
4.6 L/dk |
5.1 L/dk |
5.6 L/dk |
6 L/dk |
Ø3.6mm |
Sipariş Kodu: DK BD.38.25.316 İçi Boş Konik Sprey Nozul
DK BD.38.25.316 Teknik Özellikleri
| Püskürtme Açısı | Malzeme | Diş Çeşidi ve Ölçüsü |
| 65° | 316SS (Paslanmaz Çelik) | BSPT 3/8" Dişi Bağlantı |
Dikkat: Montajı 90 derecedir.
Püskürtme Deseni ve Sprey İzi
|
Püskürtme Kafası Görseli
|
Püskürtme Deseni
|
Oluşturduğu Sprey İzi Genişliği
|
Debi ve Basınç Tablosu
| Sıvı Basıncı | 0.5 BAR | 1 BAR | 2 BAR | 3 BAR | 4 BAR | 5 BAR | 6 BAR | 7 BAR | Orifis Karşılığı |
|---|---|---|---|---|---|---|---|---|---|
| Çıkan Sıvı Miktarı | 4.2 L/dk |
5.9 L/dk |
8.4 L/dk |
3.9 L/dk |
12 L/dk |
13.3 L/dk |
14.5 L/dk |
15.6 L/dk |
Ø7.5mm |
