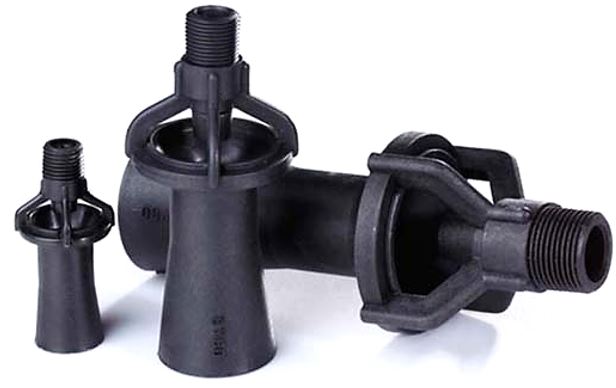

Tank Karıştırma Edüktör Nozulları

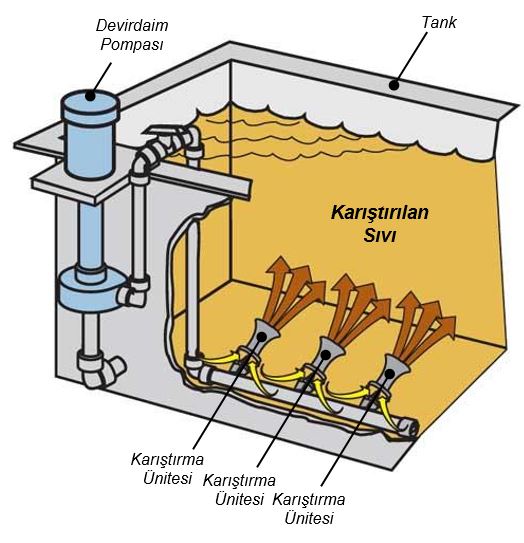

Tank veya Havuzlarda toplanan sıvıların homojenize edilmesi, askıda taneciklerin dibe çökmesinin engellenmesi, vb. işlemleri kolay, etkili ve ekonomik olarak gerçekleştirebilmek amacıyla tasarlanmışlardır. Karıştırma işlemi yapılacak olan sıvı bir devir-daim pompası vasıtasıyla tank veya havuz içerisine döşenmiş borular üzerinde sıralanmış karıştırma ünitelerine basılır. Sıvı karıştırma ünitesinden geçerken etrafındaki yanındaki sıvıyı emerek üniteye pompadan gelen sıvı ile karıştırır ve uç kısmından dağıtılmış şekilde tank veya havuz içine yönlendirir. Ünite, pompadan gelen 1 birim sıvıyla, çevresindeki 5 birim sıvıyı karıştırarak efektif sonuçlar verir. Hava kabarcığı oluşumuna sebep olmaz.
|
|
|
Örnek Uygulamalar
|
Avantajları
|

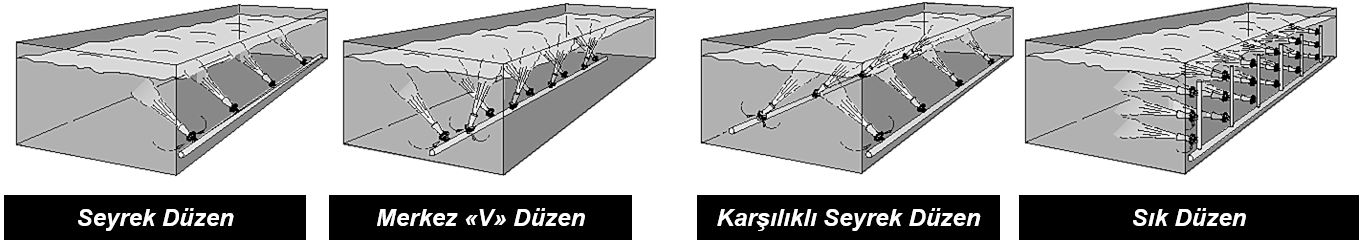

Yerleşim Düzenleri
|
|
Tank Karıştırma Edüktör Nozulları Teknik Detayları
Genel Teknik Özellikler
| Malzeme | Sıcaklık Dayanımı |
| Polipropilen (PP) | 80°C |

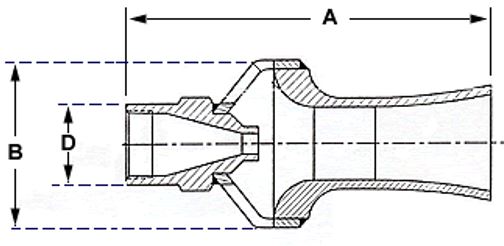

Ölçü Çizimi (A, B, D Parametreleri)
|
|
Sipariş Kodları ve Boyut Ölçüleri Tablosu
| Sipariş Kodu | D - Diş Ölçüsü (BSPT) | A - Uzunluk (mm) | B - Emiş Göbeği Çapı (mm) |
|---|---|---|---|
| 40G Mixer Ünitesi | 1/4" | 70 | 25 |
| 60G Mixer Ünitesi | 3/8" | 115 | 50 |
| 90G Mixer Ünitesi | 1/2" | 143 | 63 |
| 130G Mixer Ünitesi | 3/4" | 165 | 65 |
Pompa Basıncına Göre Performans Değerleri
| Teknik Değerler | Ünite Ölçüsü | 1 BAR | 1.5 BAR | 2 BAR | 2.5 BAR | 3 BAR | 3.5 BAR | 4 BAR |
|---|---|---|---|---|---|---|---|---|
| Pompa Debisi (Litre / Dakika) |
1/4" | 16 | 19.5 | 23 | 25 | 28 | 30 | 32 |
| 3/8" - 1/2" | 42 | 51 | 59 | 65 | 70 | 77 | 82 | |
| 3/4" | 64 | 74 | 85 | 97 | 106 | 116 | 124 | |
| Üniteden Sıvı Çıkışı Debisi (Litre / Dakika) |
1/4" | 75 | 91.5 | 107 | 118 | 130 | 140 | 150 |
| 3/8" - 1/2" | 210 | 255 | 295 | 325 | 350 | 385 | 410 | |
| 3/4" | 320 | 370 | 425 | 485 | 530 | 580 | 620 | |
| Üniteden Çıkış Yapan Akımın Etkili Olduğu Mesafe (m) |
1/4" | 1.5 | 2.1 | 2.6 | 3 | 3.7 | 4.3 | 5.2 |
| 3/8" - 1/2" | 1.8 | 2.4 | 3 | 3.7 | 4.3 | 4.9 | 6.7 | |
| 3/4" | 2.5 | 3.4 | 4.3 | 5.2 | 6.1 | 7.3 | 10.1 |
