SUC Otomatik Püskürtme Nozulu (Automatic Air Atomizing Nozzle)
SUC Otomatik Püskürtme Nozulu, basınçlı hava yardımı ile sıvıları mikronize partiküller halinde pülverize eden profesyonel bir otomatik hava atomize nozul sistemidir. Arka kısmında yer alan pilot uyarılı dahili valf mekanizması sayesinde sıvı hattını otomatik olarak açıp kapatabilen kumanda pistonuna sahiptir. Kumanda silindiri dakikada maksimum 100 kez «aç-kapa» yapabilecek yüksek hassasiyetli bir yapıda tasarlanmıştır.
Püskürtme işleminde kullanılan havanın basıncı yüksek tutulduğunda ünite kendi kendine sıvı emişi (sifon) yapma yeteneğine sahiptir. Ürünün hava ve sıvı giriş bağlantıları 1/4" BSPT dişi, kumanda (pilot) havası bağlantısı ise 1/8" BSPT dişi yapıdadır. Etkili spreyleme uzaklığı maksimum 40 cm olan SUC serisi, 1 ile 32 cSt viskoziteye sahip sıvıları sorunsuz püskürtebilir.
Basılabilecek Sıvılar: Su, sıcak su, kesme sıvısı emülsiyonları, kalıp ve sıvama yağları, gıda yağları, esans ve aroma sıvıları vb.
SUC Otomatik Püskürtme Nozulu Kullanım Alanları
- Gıda Sanayi: Hamur konveyör yüzeyi, ekmek, kek, et ve tavuk ürünleri, bisküvi ve gofret yüzeylerinin nemlendirilmesi; bisküvi, kek veya gofret yüzeylerinin çikolata ile kaplanması; draje çikolata yüzeylerinin renkli şekerle kaplanması.
- İlaç Sanayi: İlaç tanelerinin ve tabletlerin hassas yüzey kaplaması.
- Kimya ve Deterjan Sanayi: Aromatik sıvı ve esans püskürtülerek deterjanlara koku verilmesi, proses esnasında konveyör üzerinden akan ürünlerin nemlendirilmesi ve tozumanın engellenmesi amacıyla su püskürtülmesi.
- Genel Endüstriyel Uygulamalar: Metal sıvama preslerinde sac ve kalıpların otomatik yağlanması, ıslatma işlemleri, toz indirme ve yüksek hassasiyetli pülverizasyon gerektiren tüm otomasyon hatları.
| SUC Otomatik Püskürtme Nozulu Modelleri ve Sipariş Kodları |
| Sipariş Kodu: SUC 13A Otomatik Püskürtme Nozulu | Sipariş Kodu: SUC 43A Otomatik Püskürtme Nozulu |

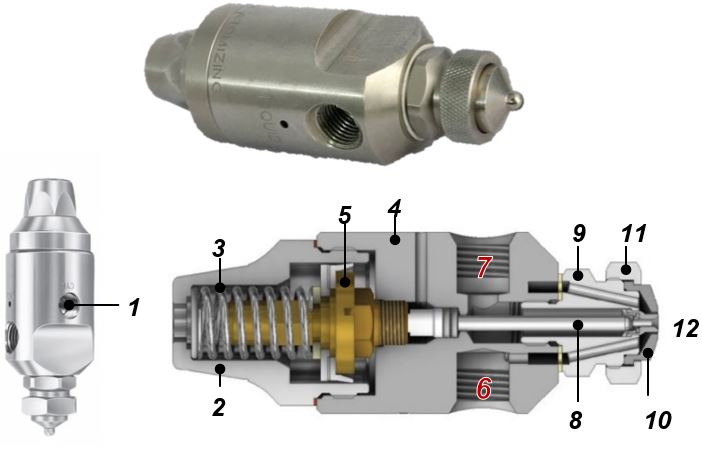

Parçalar ve Çalışma Şekli
|
 |
Sipariş Kodu: SUC 13A Otomatik Püskürtme Nozulu (Automatic Air Atomizing Nozzle)
Teknik Özellikler
| Püskürtme Paterni | Hava ve Sıvı Bağlantısı | Pilot Hava Bağlantısı | Maks. Çalışma Frekansı | Viskozite Aralığı |
| Çizgisel (Flat Pattern) | 1/4" BSPT Dişi | 1/8" BSPT Dişi | 100 Aç-Kapa / Dakika | 1...32 cSt |
Görsel Detaylar
 |
 |

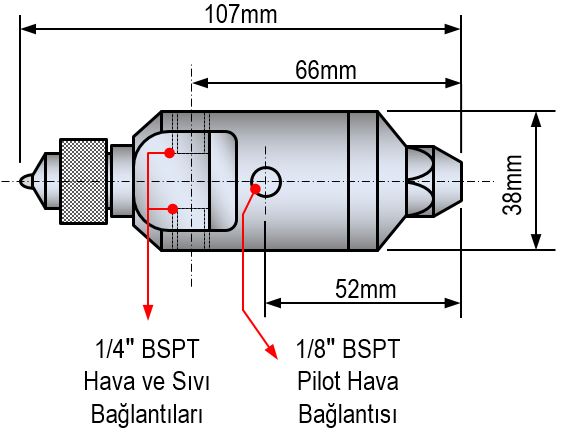

Fiziksel Boyutlar ve Sprey Mesafeleri
| Toplam Boyut (Boy x Çap) | Gövde Boyu | Bağlantı Ekseni Mesafesi | «A» Uzaklığı (En Yakın) | «B» Uzaklığı (En Uzak) | «C» Uzaklığı (Maks. Ulaşım) |
|---|---|---|---|---|---|
| 107 mm x Ø38 mm | 66 mm | 52 mm | Uygulama Yapılabilecek En Yakın Mesafe | Uygulama Yapılabilecek En Uzak Mesafe | Jetin Ulaşabildiği En Uzak Mesafe |
Kapasite ve Performans Tablosu (SUC 13A)
* DİKKAT: «B» ve «C» arasındaki bölgede sprey jeti türbülanslı hareket eder ve çizgisel pattern bozularak homojenliğini yitirir!
| Sıvı Püskürtme Kapasitesi (Litre/Saat) ve Hava Sarfiyatı Miktarı (Litre/Dakika) | Sprey Jeti Ölçüleri | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sıvı Basıncı (SB) | |||||||||||||||||
| 0.7 Bar (SB) | 1.5 Bar (SB) | 2 Bar (SB) | 3 Bar (SB) | 4 Bar (SB) | A cm | B cm | C metre | ||||||||||
| Hava Basıncı |
Sıvı litre/saat |
Hava litre/dak. |
Hava Basıncı |
Sıvı litre/saat |
Hava litre/dak. |
Hava Basıncı |
Sıvı litre/saat |
Hava litre/dak. |
Hava Basıncı |
Sıvı litre/saat |
Hava litre/dak. |
Hava Basıncı |
Sıvı litre/saat |
Hava litre/dak. |
25 – 56 | 46 – 94 | 2.6 – 4.0 |
| 0.7 | 5.5 | 24 | 1.3 | 9.1 | 31 | 2.0 | 8.6 | 42 | 2.7 | 11.2 | 52 | 3.9 | 12.0 | 69 | |||
| 1.0 | 4.1 | 31 | 1.8 | 6.5 | 42 | 2.5 | 6.2 | 52 | 3.2 | 9.1 | 62 | 5.3 | 7.5 | 93 | |||
| 1.1 | 3.5 | 34 | 2.1 | 5.4 | 47 | 2.8 | 5.2 | 57 | 3.5 | 8.1 | 66 | 6.0 | 5.3 | 104 | |||
| 1.4 | 2.5 | 40 | 2.7 | 3.3 | 57 | 3.2 | 3.7 | 65 | 4.6 | 4.2 | 85 | 6.7 | 3.3 | 116 | |||
| 1.5 | 2.0 | 44 | 2.8 | 2.8 | 60 | 3.4 | 3.2 | 68 | 4.9 | 3.1 | 91 | 7.0 | 2.4 | 122 | |||
Sipariş Kodu: SUC 43A Otomatik Püskürtme Nozulu (Automatic Air Atomizing Nozzle)
Teknik Özellikler
| Püskürtme Paterni | Hava ve Sıvı Bağlantısı | Pilot Hava Bağlantısı | Maks. Çalışma Frekansı | Viskozite Aralığı |
| Çizgisel (Flat Pattern) | 1/4" BSPT Dişi | 1/8" BSPT Dişi | 100 Aç-Kapa / Dakika | 1...32 cSt |
Görsel Detaylar
 |
 |

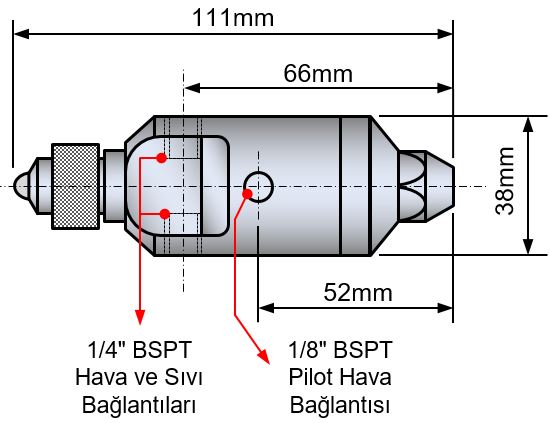

Fiziksel Boyutlar ve Sprey Mesafeleri
| Toplam Boyut (Boy x Çap) | Gövde Boyu | Bağlantı Ekseni Mesafesi | «A» Uzaklığı (En Yakın) | «B» Uzaklığı (En Uzak) | «C» Uzaklığı (Maks. Ulaşım) |
|---|---|---|---|---|---|
| 111 mm x Ø38 mm | 66 mm | 52 mm | 15 cm | 40 cm | Jetin Ulaşabildiği En Uzak Mesafe |
Kapasite ve Performans Tablosu (SUC 43A)
* DİKKAT: «B» ve «C» arasındaki bölgede sprey jeti türbülanslı hareket eder ve çizgisel pattern bozularak homojenliğini yitirir!
| Sıvı Püskürtme Kapasitesi (Litre/Saat) ve Hava Sarfiyatı Miktarı (Litre/Dakika) | Sprey Jeti Ölçüleri | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sıvı Basıncı (SB) | |||||||||||||||||
| 0.7 Bar (SB) | 1.5 Bar (SB) | 2 Bar (SB) | 3 Bar (SB) | 4 Bar (SB) | A cm | B cm | C metre | ||||||||||
| Hava Basıncı |
Sıvı litre/saat |
Hava litre/dak. |
Hava Basıncı |
Sıvı litre/saat |
Hava litre/dak. |
Hava Basıncı |
Sıvı litre/saat |
Hava litre/dak. |
Hava Basıncı |
Sıvı litre/saat |
Hava litre/dak. |
Hava Basıncı |
Sıvı litre/saat |
Hava litre/dak. |
18 – 36 | 25 – 58 | 3.4 – 5.2 |
| 1.0 | 29 | 90 | 1.8 | 56 | 117 | 2.1 | 100 | 119 | 3.0 | 126 | 140 | 4.1 | 140 | 181 | |||
| 1.1 | 18.9 | 108 | 2.0 | 40 | 133 | 2.2 | 79 | 133 | 3.1 | 110 | 151 | 4.2 | 125 | 193 | |||
| - | - | - | - | - | - | 2.4 | 62 | 147 | 3.2 | 95 | 163 | 4.6 | 89 | 225 | |||
| - | - | - | - | - | - | 2.7 | 36 | 177 | 3.5 | 62 | 193 | 5.3 | 34 | 305 | |||
| - | - | - | - | - | - | - | - | - | 3.7 | 48 | 210 | 5.6 | 16.7 | 340 | |||
