Kağıt Üretim Tesisleri İçin Kenar Kesim Trim Nozulları
Kağıt üretim tesisleri için kenar kesim trim nozulları, kağıt imalat hatlarında yaş kağıt hamurunun kenarlarını yüksek basınçlı ve son derece hassas su jeti ile kesmek amacıyla özel olarak geliştirilmiştir. 0° püskürtme açısı sayesinde odağı dağılmayan jilet keskinliğinde noktasal su jeti oluşturur.

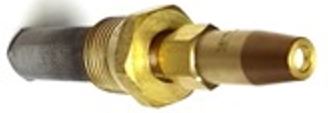

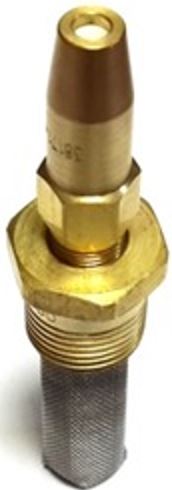

İç çekirdeği aşınmaya karşı ultra dayanıklı zirkonyum seramik malzemeden üretilmiş olup gövde yapısı komple sarı (Bronz) malzemeden imal edilmiştir[cite: 3]. Arka kısmında yer alan temizlenebilir paslanmaz pislik tutucu ve dişli bağlantılı filtre elemanı sayesinde tıkanmaları önler ve kesintisiz çalışma performansı sunar.
Proses gereksinimlerinize uygun olarak farklı orifis çapları ve debi seçenekleri sunulmaktadır. 3/8" BSPT diş bağlantısı ile endüstriyel kağıt makinelerine kolayca entegre edilir.
Kağıt Kenar Kesim Trim Nozulu Kullanım Alanları
- Kağıt üretim tesislerinde yaş kağıt hamuru kenar kesim (trim) işlemleri
- Oluklu mukavva ve karton imalat hatlarında hassas kenar düzeltme
- Selüloz ve kağıt hamuru süzme/şekillendirme elekleri üzeri yüksek hassasiyetli kesimler
- Yüksek basınçlı ve hassas çizim/kesim gerektiren endüstriyel su jeti uygulamaları
Sipariş Kodu: DK 38170.38.05 Kağıt Kenar Kesim Trim Nozulu
Teknik Özellikler
| Püskürtme Açısı | Malzeme | Diş Çeşidi ve Ölçüsü | İç Çekirdek & Filtre |
| 0° | Bronz + 316SS | BSPT 3/8" | Zirkonyum Seramik / Paslanmaz Filtre |
Püskürtme Deseni ve Sprey İzi
Püskürtme Kafası Görseli  |
Uygulama / Püskürtme Deseni  |
Oluşturduğu Nokta İzi Çapı
|
Debi ve Basınç Tablosu
| Sıvı Basıncı | 10 BAR | 30 BAR | 50 BAR | 60 BAR | 70 BAR | 100 BAR | 140 BAR | Orifis Karşılığı |
|---|---|---|---|---|---|---|---|---|
| Çıkan Sıvı Miktarı | 0.110 L/dk | 0.180 L/dk | 0.230 L/dk | 0.250 L/dk | 0.270 L/dk | 0.330 L/dk | 0.380 L/dk | Ø0.2mm |
Sipariş Kodu: DK 38170.38.10 Kağıt Kenar Kesim Trim Nozulu
Teknik Özellikler
| Püskürtme Açısı | Malzeme | Diş Çeşidi ve Ölçüsü | İç Çekirdek & Filtre |
| 0° | Bronz + 316SS | BSPT 3/8" | Zirkonyum Seramik / Paslanmaz Filtre |
Püskürtme Deseni ve Sprey İzi
| Püskürtme Kafası Görseli |
Uygulama / Püskürtme Deseni |
Oluşturduğu Nokta İzi Çapı
|
Debi ve Basınç Tablosu
| Sıvı Basıncı | 10 BAR | 30 BAR | 50 BAR | 60 BAR | 70 BAR | 100 BAR | 140 BAR | Orifis Karşılığı |
|---|---|---|---|---|---|---|---|---|
| Çıkan Sıvı Miktarı | 0.610 L/dk | 0.680 L/dk | 0.730 L/dk | 0.750 L/dk | 0.770 L/dk | 0.830 L/dk | 0.88 L/dk | Ø0.35mm |
Sipariş Kodu: DK 38170.38.20 Kağıt Kenar Kesim Trim Nozulu
Teknik Özellikler
| Püskürtme Açısı | Malzeme | Diş Çeşidi ve Ölçüsü | İç Çekirdek & Filtre |
| 0° | Bronz + 316SS | BSPT 3/8" | Zirkonyum Seramik / Paslanmaz Filtre |
Püskürtme Deseni ve Sprey İzi
| Püskürtme Kafası Görseli |
Uygulama / Püskürtme Deseni |
Oluşturduğu Nokta İzi Çapı
|
Debi ve Basınç Tablosu
| Sıvı Basıncı | 10 BAR | 30 BAR | 50 BAR | 60 BAR | 70 BAR | 100 BAR | 140 BAR | Orifis Karşılığı |
|---|---|---|---|---|---|---|---|---|
| Çıkan Sıvı Miktarı | 0.36 L/dk | 0.63 L/dk | 0.82 L/dk | 0.89 L/dk | 0.96 L/dk | 1.2 L/dk | 1.4 L/dk | Ø0.51mm |
Sipariş Kodu: DK 38170.38.25 Kağıt Kenar Kesim Trim Nozulu
Teknik Özellikler
| Püskürtme Açısı | Malzeme | Diş Çeşidi ve Ölçüsü | İç Çekirdek & Filtre |
| 0° | Bronz + 316SS | BSPT 3/8" | Zirkonyum Seramik / Paslanmaz Filtre |
Püskürtme Deseni ve Sprey İzi
| Püskürtme Kafası Görseli |
Uygulama / Püskürtme Deseni |
Oluşturduğu Nokta İzi Çapı
|
Debi ve Basınç Tablosu
| Sıvı Basıncı | 10 BAR | 30 BAR | 50 BAR | 60 BAR | 70 BAR | 100 BAR | 140 BAR | Orifis Karşılığı |
|---|---|---|---|---|---|---|---|---|
| Çıkan Sıvı Miktarı | 0.57 L/dk | 0.99 L/dk | 1.3 L/dk | 1.4 L/dk | 1.5 L/dk | 1.8 L/dk | 2.1 L/dk | Ø0.64mm |
Sipariş Kodu: DK 38170.38.30 Kağıt Kenar Kesim Trim Nozulu
Teknik Özellikler
| Püskürtme Açısı | Malzeme | Diş Çeşidi ve Ölçüsü | İç Çekirdek & Filtre |
| 0° | Bronz + 316SS | BSPT 3/8" | Zirkonyum Seramik / Paslanmaz Filtre |
Püskürtme Deseni ve Sprey İzi
| Püskürtme Kafası Görseli |
Uygulama / Püskürtme Deseni |
Oluşturduğu Nokta İzi Çapı
|
Debi ve Basınç Tablosu
| Sıvı Basıncı | 10 BAR | 30 BAR | 50 BAR | 60 BAR | 70 BAR | 100 BAR | 140 BAR | Orifis Karşılığı |
|---|---|---|---|---|---|---|---|---|
| Çıkan Sıvı Miktarı | 0.82 L/dk | 1.4 L/dk | 1.8 L/dk | 2.0 L/dk | 2.2 L/dk | 2.6 L/dk | 3.1 L/dk | Ø0.76mm |
Sipariş Kodu: DK 38170.38.35 Kağıt Kenar Kesim Trim Nozulu
Teknik Özellikler
| Püskürtme Açısı | Malzeme | Diş Çeşidi ve Ölçüsü | İç Çekirdek & Filtre |
| 0° | Bronz + 316SS | BSPT 3/8" | Zirkonyum Seramik / Paslanmaz Filtre |
Püskürtme Deseni ve Sprey İzi
| Püskürtme Kafası Görseli |
Uygulama / Püskürtme Deseni |
Oluşturduğu Nokta İzi Çapı
|
Debi ve Basınç Tablosu
| Sıvı Basıncı | 10 BAR | 30 BAR | 50 BAR | 60 BAR | 70 BAR | 100 BAR | 140 BAR | Orifis Karşılığı |
|---|---|---|---|---|---|---|---|---|
| Çıkan Sıvı Miktarı | 1.1 L/dk | 1.9 L/dk | 2.5 L/dk | 2.7 L/dk | 3.0 L/dk | 3.5 L/dk | 4.2 L/dk | Ø0.89mm |
Sipariş Kodu: DK 38170.38.40 Kağıt Kenar Kesim Trim Nozulu
Teknik Özellikler
| Püskürtme Açısı | Malzeme | Diş Çeşidi ve Ölçüsü | İç Çekirdek & Filtre |
| 0° | Bronz + 316SS | BSPT 3/8" | Zirkonyum Seramik / Paslanmaz Filtre |
Püskürtme Deseni ve Sprey İzi
| Püskürtme Kafası Görseli |
Uygulama / Püskürtme Deseni |
Oluşturduğu Nokta İzi Çapı
|
Debi ve Basınç Tablosu
| Sıvı Basıncı | 10 BAR | 30 BAR | 50 BAR | 60 BAR | 70 BAR | 100 BAR | 140 BAR | Orifis Karşılığı |
|---|---|---|---|---|---|---|---|---|
| Çıkan Sıvı Miktarı | 1.5 L/dk | 2.5 L/dk | 3.3 L/dk | 3.6 L/dk | 3.9 L/dk | 4.6 L/dk | 5.4 L/dk | Ø1.00mm |
