TAHRİFATSIZ KONTROL ÜNİTESİ YÜKSEK BASINÇ SU TEST POMPASI - KOL BASMALI TİP |
|

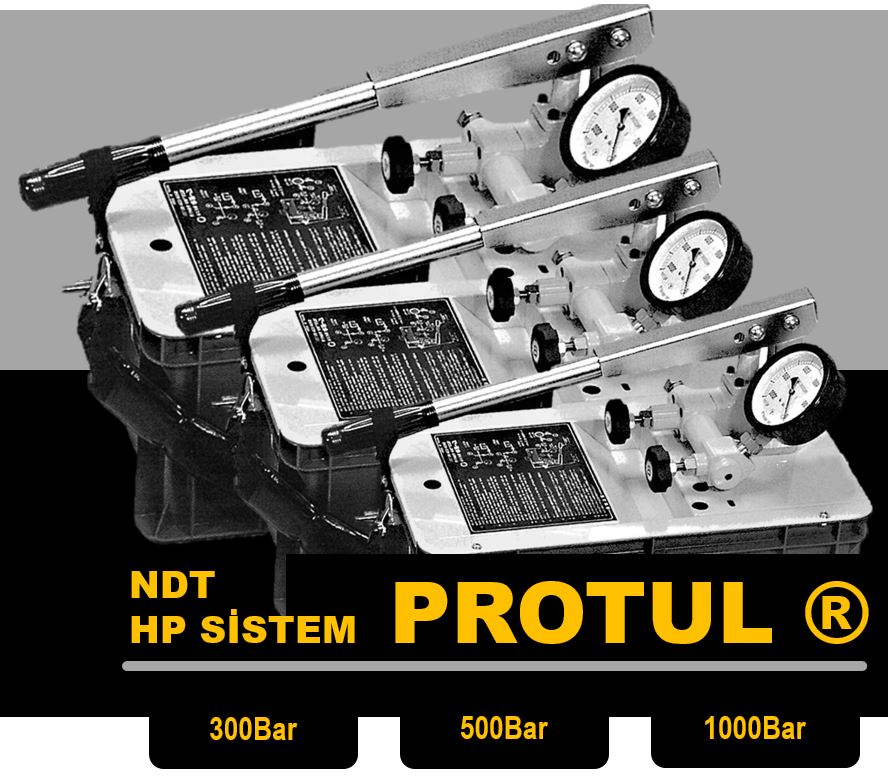

PROTUL NDT HP SİSTEMİ TAHRİFATSIZ KONTROL ÜNİTESİ |
|
KULLANIM AMAÇ:
Su ile yönetim uyumludur. Tüm parçaların kırılmasına karşı dayanıklıdır. Hafif, kolay taşınabilir, taşınabilir yapıdadır. Metal kısımları epoksi boyalıdır. Hazne kısmı darbeye dayanıklı polimerdir. Hazneye yabancı madde-toz girişinin engellenmesi için kapak mevcuttur. Mekanik kollu tiptir. Harici enerji, yeni hava vb harcamalara ihtiyaç yoktur. Basınç gösterge çapı: 100 mm yön. 300 Bar, 500 Bar ve 1000 Bar olarak üç farklı basınç seçeneği mevcuttur. |
 |
|
Sipariş Kodu |
Maks. Basınç |
Basılan Miktar |
Tank Hacmi |
Çıkış Bağlantıları |
Boş Ağırlık |
Dış Ölçüleri (mm) |
|
Protul NDT300HP TAHRİFATSIZ KONTROL ÜNİTESİ |
300 Bar |
5 cm3/strok |
18 litre |
3/8'' |
11,5 kilo |
595x400x265 |
|
Protul NDT300HP TAHRİFATSIZ KONTROL ÜNİTESİ |
500 Bar |
1.5 cm3/strok |
18 litre |
3/8'' |
13,5 kg |
595x400x265 |
|
Protul NDT300HP TAHRİFATSIZ KONTROL ÜNİTESİ |
1000 Bar |
1.5 cm3/strok |
18 litre |
3/8'' |
13,5 kg |
595x400x265 |
|

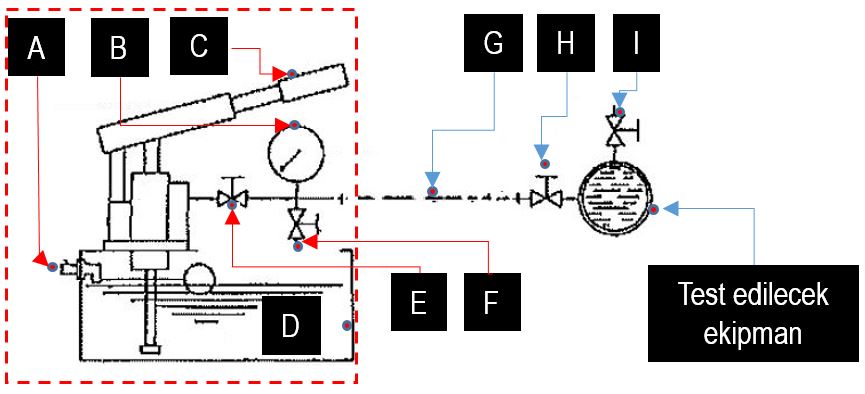

Bu ünitelerin kullanımı için önerilen düzen aşağıdaki şemada sunulmaktadır. |
|
 |
|
A |
Şamandıralı su dolum bağlantısı |
|
B |
Basınç Saati |
|
C |
Basma kolu |
|
D |
Tank |
|
E |
Vana |
|
F |
Tahliye vanası |
|
G |
Basınç hortumu (Teslimata dahil değildir) |
|
H |
Vana (Teslimata dahil değildir) |
|
BEN |
Hava alma vanası (Teslimata dahil değildir) |
