MANUEL TORK ARTTIRICI |
|
Lama’dan Tahrikli (Dişli Sistem İçermeyen) PROTUL CT Serisi Entegre Soketli Ağır Hizmet Tipi Tork Arttırıcılar |
|

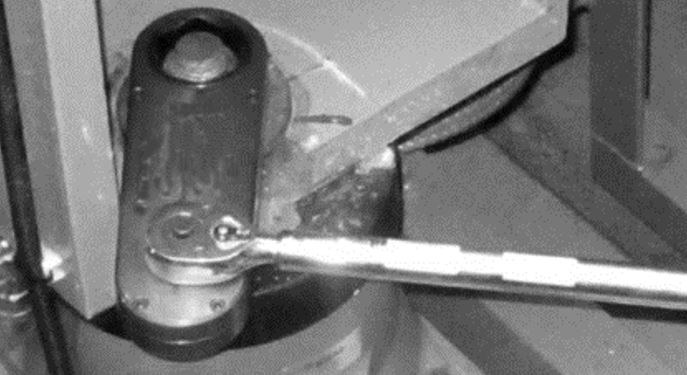

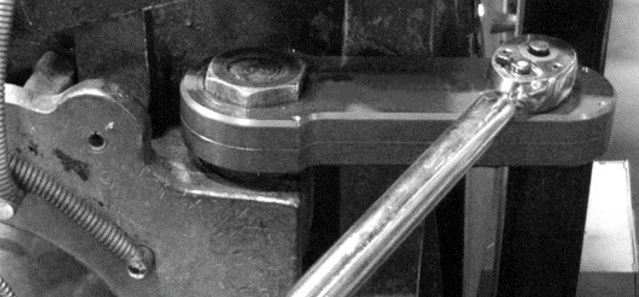

• Standart Lokma veya Soketlerin kullanılamayacağı kadar dar bölgelerde çalışabilecek şekilde tasarlanmıştır. • Kuvvet Kolu Lamalı çalışma sistemi sayesinde kesin tork iletimi gerçekleştirir. • Aşırı Yük durumunda kesme yapan emniyet pimi bulunmadığından son derece Güvenli Kullanım imkanı sağlar. • Cırcırlı veya Standart tüm kollarla birlikte kullanılabilir. • İhtiyaç halinde opsiyonel reaksiyon kolu ile beraber kullanılır. • Uygulanan kuvvetin yönü ile oluşan reaksiyon kuvvetinin yönü aynı olduğundan operatör için maksimum rahatlıkta çalışma imkanı yaratır. |
 |
 |
 |
|
İNÇ ÖLÇÜLER – 1/2" KARE YUVALI – 4:1 TORK YÜKSELTME Maximum Giriş Torku : 250 ft.lbs Maximum Çıkış Torku : 1000 ft.lbs |
|||||||
|

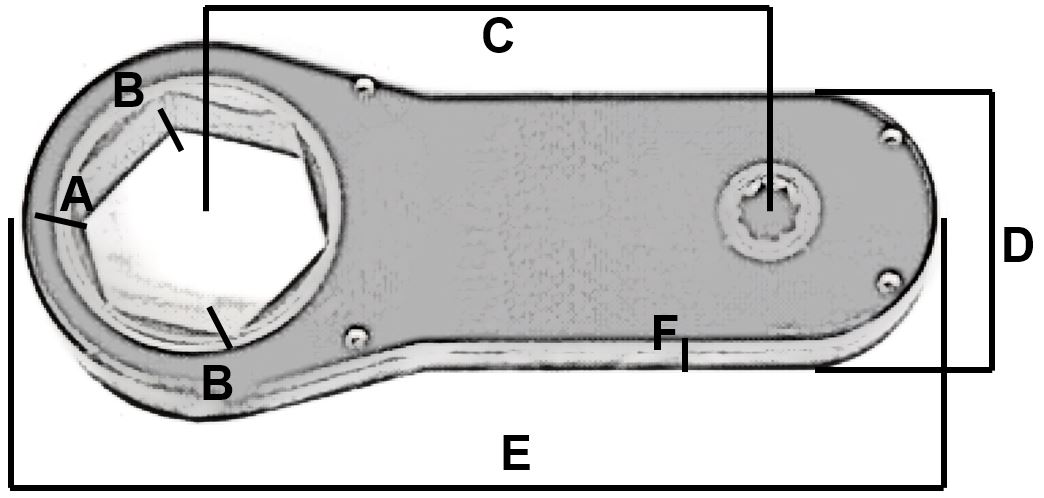

Sipariş Kodu |
Soket Ölçüsü |
A |
B |
C |
D |
E |
F |
|
S780-1-4-570-CT |
7/8" |
.600" |
.662" |
5.96" | 2.75" | 8.77" | 1.25" |
|
S601-1-4-570-CT |
1 1/16" |
.437" |
.500" |
5.96" | 2.75" | 8.77" | 1.25" |
|
S521-1-4-570-CT |
1 1/4" |
.437" |
.500" |
5.96" | 2.75" | 8.88" | 1.25" |
|
S341-1-4-570-CT |
1 7/16" |
.437" |
.500" |
5.96" | 2.75" | 8.99" | 1.25" |
|
S261-1-4-570-CT |
1 5/8" |
.437" |
.500" |
5.96" | 2.75" | 9.09" | 1.25" |
|
S181-1-4-570-CT |
1 13/16" |
.437" |
.500" |
5.96" | 2.75" | 9.20" | 1.25" |
|
S002-1-4-570-CT |
2" |
.437" |
.500" |
5.96" | 2.75" | 9.31" | 1.25" |
|
S812-1-4-570-CT |
2 3/16" |
.437" |
.500" |
5.96" | 2.75" | 9.42" | 1.25" |
|
S732-1-4-570-CT |
2 3/8" |
.437" |
.500" |
5.96" | 2.75" | 9.53" | 1.25" |
|
İNÇ ÖLÇÜLER – 3/4" KARE YUVALI – 6:1 TORK YÜKSELTME Maximum Giriş Torku : 600 ft.lbs Maximum Çıkış Torku : 3600 ft.lbs |
|||||||
|
Sipariş Kodu |
Soket Ölçüsü |
A |
B |
C |
D |
E |
F |
|
S652-1-4-570-CT |
2 9/16" |
.562" |
.656" |
8.34" | 3.75" | 12.82" | 1.75" |
|
S572-1-4-570-CT |
2 3/4" |
.562" |
.656" |
8.34" | 3.75" | 12.92" | 1.75" |
|
S392-1-4-570-CT |
2 15/16" |
.562" |
.656" |
8.34" | 3.75" | 13.03" | 1.75" |
|
S213-1-4-570-CT |
3 1/8" |
.562" |
.656" |
8.34" | 3.75" | 13.14" | 1.75" |
|
METRİK ÖLÇÜLER – 1/2" KARE YUVALI – 4:1 TORK YÜKSELTME Maximum Giriş Torku: 340 Nt.Metre Maximum Çıkış Torku : 1360 Nt.Metre |
|||||||
|
Sipariş Kodu |
Soket Ölçüsü |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
|
MM22-1-4-050-CT |
22mm |
13.05 | 15.1 |
151 |
70 |
222 |
32 |
|
MM24-1-4-050-CT |
24mm |
12.0 | 13.5 |
151 |
70 |
222 |
32 |
|
MM27-1-4-050-CT |
27mm |
11.1 | 12.7 |
151 |
70 |
222 |
32 |
|
MM30-1-4-050-CT |
30mm |
12.0 | 13.5 |
151 |
70 |
226 |
32 |
|
MM32-1-4-050-CT |
32mm |
11.1 | 12.7 |
151 |
70 |
226 |
32 |
|
MM36-1-4-050-CT |
36mm |
11.1 | 12.7 |
151 |
70 |
228 |
32 |
|
MM41-1-4-050-CT |
41mm |
11.1 | 12.7 |
151 |
70 |
231 |
32 |
|
MM46-1-4-050-CT |
46mm |
11.1 | 12.7 |
151 |
70 |
234 |
32 |
|
MM50-1-4-050-CT |
50mm |
11.1 | 12.7 |
151 |
70 |
236 |
32 |
|
MM55-1-4-050-CT |
55mm |
11.1 | 12.7 |
151 |
70 |
239 |
32 |
|
MM60-1-4-050-CT |
60mm |
11.1 | 12.7 |
151 |
70 |
242 |
32 |
|
METRİK ÖLÇÜLER – 1/2" KARE YUVALI – 6:1 TORK YÜKSELTME Maximum Giriş Torku: 815 Nt.Metre Maximum Çıkış Torku : 3260 Nt.Metre |
|||||||
|
Sipariş Kodu |
Soket Ölçüsü |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
|
MM65-1-4-570-CT |
65mm |
14.3 | 16.6 |
212 |
95 |
325 |
45 |
|
MM70-1-4-570-CT |
70mm |
14.3 | 16.6 |
212 |
95 |
328 |
45 |
|
MM75-1-4-570-CT |
75mm |
14.3 | 16.6 |
212 |
95 |
331 |
45 |
|
MM80-1-4-570-CT |
80mm |
14.3 | 16.6 |
212 |
95 |
334 |
45 |
