Şoksuz İyonize Edici Bar |
|

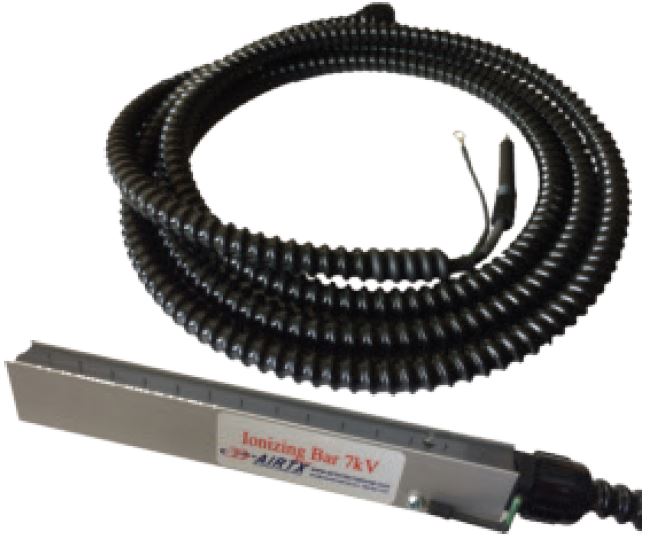

AiRTX 55018 Şoksuz İyonize Edici Bar |
 |
Yüksek Güvenlik: Şoksuz (indüktif kaplinli) tasarım sayesinde operatör temasına karşı %100 güvenlidir. Geniş Etki Alanı: Güçlü iyon üretimi ile hem pozitif (+) hem de negatif (-) statik yükleri nötralize eder. Kombine Kullanım: Hava bıçakları (Air Knife) ile birleştirilerek hem statik giderme hem de toz temizliği yapabilir. Dayanıklı Gövde: Endüstriyel ortamlar için ağır hizmet tipi malzemelerden üretilmiştir. |
|
Endüstriyel Uygulamalar ve Derinlemesine Proses Detayları AiRTX 55018, statik elektriğin üretim hızını düşürdüğü, ürün kalitesini bozduğu veya yangın riski yarattığı tüm sektörlerde kritik bir rol oynar. Plastik Ekstrüzyon ve Esnek Ambalaj Sanayii
Plastik filmler (BOPP, PET, PE) silindirlerden yüksek hızda geçerken
sürtünmeden dolayı 20 kV ila 40 kV arasında devasa statik yükler üretir.
Dilimleme ve Bobin Sarım Hatları (Slitter/Rewinder):
Sorun: Bobin sarılırken biriken statik yük, filmin kendi üzerine "teleskopik" şekilde kayarak hatalı sarılmasına veya sonraki aşamalarda açılırken yapışıp yırtılmasına neden olur.
Çözüm: AiRTX 55018, filmin bıçakla kesildiği ve masuraya (bobine) sarılmaya başladığı kritik ayrım noktasına monte edilir. Sarım esnasında katmanlar arasındaki statik yükü sıfırlayarak sıkı ve düzgün bir bobin yapısı sağlar.
Ekstrüzyon Hattı Çıkışı:
Sorun: Sıcak film soğutma silindirlerinden ayrılırken ortamdaki tüm mikroskobik uçuşan tozları ve polenleri üzerine mıknatıs gibi çeker. Bu durum şeffaf filmlerde kalıcı optik kusurlar yaratır.
Çözüm: Soğutma merdanesinin hemen çıkışına yerleştirilen bara, malzemenin yüzey çekim kuvvetini kırarak tozların yapışmasını kalıcı olarak engeller.
Matbaa, Konvansiyonel ve Dijital Baskı Prosesleri
Kağıt ve türevleri, lifli yapıları ve ortam nemine duyarlılıkları nedeniyle statik elektriği en çok tutan malzemelerdir.
Tabaka Besleme Üniteleri (Sheet Feeders):
Sorun: Statik elektrik yüzünden kağıt tabakaları birbirine yapışır. Besleme ünitesi aynı anda iki veya üç sayfa çekerek makinenin sıkışmasına (paper jam) ve yüksek hızlı üretim hatlarının durmasına neden olur.
Çözüm: Bara, tabaka ayırıcı vantuzların (hava üfleyicilerin) hemen önüne monte edilir. Kağıtlar daha makineye girmeden iyonize edilerek birbirinden ayrışır.
Web Ofset ve Flekso Baskı Hatları:
Sorun: Yüksek hızda dönen silindirler, mürekkebin kağıda transferi sırasında statik alan yaratır. Mürekkep partikülleri bu alandan etkilenerek ana hatların dışına taşar ve "örümcek ağı" (webbing) veya sisleme efekti yaratarak baskı kalitesini bozar.
Çözüm: Mürekkep ünitesinin hemen öncesine yerleştirilen bara, yüzeyi elektrostatik olarak nötr hale getirir; böylece mürekkep sadece basılması gereken noktalara hatasız tutunur.
İlaç, Kozmetik ve Gıda Dolum Hatları
Hijyen standartlarının (FDA/GMP) zirvede olduğu bu sektörlerde statik elektrik, kontaminasyonun (kirlenmenin) bir numaralı sebebidir.
Plastik Şişe ve Kavanoz Dolum Öncesi Temizliği:
Sorun: Plastik şişeler üretimden ve taşınmadan kaynaklı statik yükle doludur. Şişenin iç çeperine yapışan mikroskobik tozlar sıradan hava üflemeyle yerinden sökülemez; çünkü statik çekim kuvveti havanın gücünden daha baskındır.
Çözüm: AiRTX 55018, bir Air Knife (Hava Bıçağı) ile entegre edilerek şişe ağızlarına yönlendirilir. İyonize hava statik bağı koparır, güçlü laminar hava ise tozu anında dışarı fırlatır.
Blister Ambalaj ve Toz Dolum İstasyonları:
Sorun: Kuru toz ilaçlar (antibiyotikler vb.) veya granüller plastik blister yuvalarına doldurulurken statik itme/çekme kuvveti nedeniyle yuvanın dışına taşar, sızdırmazlık folyosunun yapışacağı kenarlara bulaşarak paketlerin hatalı kapanmasına (sterilizasyon kaybına) yol açar.
Çözüm: Dolum nozüllerinin çevresine yerleştirilen bara, hem toz partiküllerini hem de plastik yuvayı nötralize ederek tozun sadece yuva içine pürüzsüzce akmasını sağlar.
Otomotiv ve Endüstriyel Boyahane Hatları
Boya hatlarında sıfır hata (Zero-Defect) politikası uygulanır; bir tek toz tanesi bile tüm parçanın yeniden zımparalanıp boyanmasına neden olur.
Plastik Tampon, Panel ve Ayna Enjeksiyon Sonrası Boyama Hazırlığı:
Sorun: Kalıptan yeni çıkan plastik parçalar sürtünme ve ani sıcaklık değişimiyle yüksek statik yükle yüklenir. Parçalar boya kabinine girmeden önce ortamdaki tüm havada asılı duran astarlanma tozlarını çeker. Boya bu tozların üzerine atıldığında yüzeyde "balık gözü" veya pütürler oluşur.
Çözüm: Parçalar robotik kollarla veya konveyörle boya kabinine girmeden hemen önceki "geçiş tüneline" AiRTX 55018 barlar yerleştirilir. Yüzeydeki yük sıfırlandığı için boya pürüzsüz ve homojen bir şekilde yayılır.
Elektronik ve Yarı İletken (Semikondüktör) Montajı
Mikroçipler ve baskılı devre kartları (PCB) statik deşarja (ESD) karşı son derece hassastır.
PCB Konveyörleri ve Test İstasyonları:
Sorun: Kartlar bant üzerinde ilerlerken bileşenlerin bacaklarında statik gerilim birikebilir. Bu gerilim, bir operatör karta dokunduğunda veya kart metal bir şaseye yaklaştığında mikro-ark (kıvılcım) şeklinde boşalır. Bu durum çipin içindeki mikroskobik yolları yakarak kartı anında kullanılmaz hale getirir (görünmeyen ESD hasarı).
Çözüm: Test ve montaj istasyonlarının üzerine konumlandırılan AiRTX 55018, laminar hava akışı koruması bozmadan sürekli olarak dengeli artı/eksi iyonlar üreterek kartlar üzerinde voltaj birikmesine izin vermez.
Tekstil, Elyaf ve Dokunmamış Kumaş (Nonwoven) Üretimi
Sentetik iplikler (Naylon, Polyester, Akrilik) statik elektriğin en yoğun görüldüğü malzemelerdir.
Tarama ve İplik büküm (Twisting) Makineleri:
Sorun: Lifler statik yüklendiğinde birbirini iter. Bu durum ipliğin kabarmasına, kılcal liflerin dışarı doğru fırlamasına (havlanma) ve nihayetinde ipliğin gerilim noktalarında koparak makinelerin durmasına yol açar.
Çözüm: Liflerin bir araya geldiği kılavuz makaraların (guide rods) hemen üzerine monte edilen bara, elyafı sakinleştirir ve kopmaları %90'a varan oranda azaltır.
|
|
DOĞRU VE HATALI MONTAJ KILAVUZU AiRTX 55018'in statik elektriği %100 oranında sıfırlayabilmesi için fiziksel konumu, çevresindeki metallerle olan mesafesi ve montaj açısı kritik önem taşır. Hatalı yapılan montajlar, baranın ürettiği iyonların hedefe ulaşmadan yok olmasına (nötrleşmesine) neden olur. Metal Yakınlığı ve Topraklama Hatası (İyon Emilim Problemi)
Hatalı Montaj: Baranın iyon yayan pinlerinin (iğnelerinin), makinenin metal şasesine, demir profillere veya metal koruma kapaklarına çok yakın (25 mm'den daha yakın) monte edilmesi.
Sonuç: Bara tarafından üretilen artı (+) ve eksi (-) iyonlar, hedef malzemeye ulaşamadan en yakındaki topraklanmış metale doğru çekilir ve deşarj olur. Cihaz çalışıyor gibi görünür ancak statik koruma sağlamaz.
Doğru Montaj: Baranın iğneli yüzü ile çevresindeki tüm topraklanmış metal yüzeyler arasında en az 50 mm (tercihen 75 mm) boşluk bırakılmalıdır. Bara, sadece kendi montaj braketlerinden makineye sabitlenmelidir.
Mesafe ve Pozisyon Hatası (Merdane/Silindir Üzeri Montaj)
Hatalı Montaj: Baranın, plastik filmin veya kağıdın tam metal merdanenin (silindirin) üzerinden geçtiği noktaya doğrultulması.
Sonuç: Malzeme metal silindire temas halindeyken, statik elektrik malzemenin arkasındaki metal tarafından "aynalanır" (kapasitif olarak tutulur). İyonize bara bu durumdayken statik yükü göremez ve nötralize edemez. Malzeme silindirden ayrıldığı an statik yük tekrar açığa çıkar.
Doğru Montaj: Bara, malzemenin metal silindirden tamamen ayrıldığı (havada serbest kaldığı) noktadan hemen sonrasına yerleştirilmelidir. Malzeme havada serbestken statik alan serbest kalır ve iyonlar yükü kolayca nötrler.
Mesafe Sınırlarının Aşılması (Hava Desteği Olmadan)
Hatalı Montaj: Sadece baranın kullanıldığı (hava bıçağı desteği olmayan) durumlarda, cihazın hedef malzemeden 100 mm veya daha uzağa monte edilmesi.
Sonuç: Hava desteği olmadan üretilen iyonlar, ortamdaki statik çekim nedeniyle 75 mm'den sonra hızla birbirini yok eder. Uzak mesafelerde statik giderme performansı sıfıra yaklaşır. Doğru Montaj: Hava desteği yoksa, bara hedef yüzeye 25 mm ila 55 mm mesafede olmalıdır. Eğer mesafe 100 mm'den uzak olmak zorundaysa, iyonları ileri fırlatmak için bara kesinlikle bir AiRTX Hava Bıçağı (Air Knife) üzerine monte edilmelidir. Akış Yönü ve Kronolojik Konum Hatası
Hatalı Montaj: Baranın, statik üreten kaynağın (örneğin dilimleme bıçağının veya sürtünme silindirinin) öncesine monte edilmesi.
Sonuç: Bara malzemeyi temizler ancak malzeme milisaniyeler sonra tekrar silindire sürteceği için yeniden statik yüklenir. Yapılan iyonizasyon boşa gider.
Doğru Montaj: Bara, malzemenin sürtünmeye veya ayrılmaya maruz kaldığı en son işlem noktasından hemen sonrasına ve malzemeden hemen öncesine yerleştirilmelidir.
|
