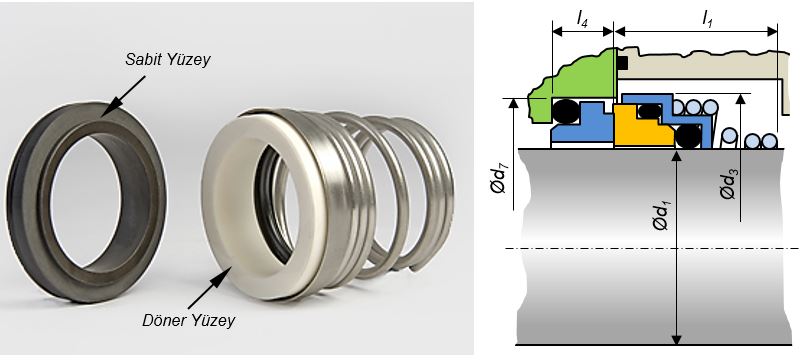

Standart Mekanik Salmastralar, Sabit Yüzeyler, Kartuş Tipi Mekanik Salmastralar, Mikser ve Reaktör Salmastraları, M37GN85/22-00-R Q12Q1M1GG1, 7003P-22 // LUBSİS

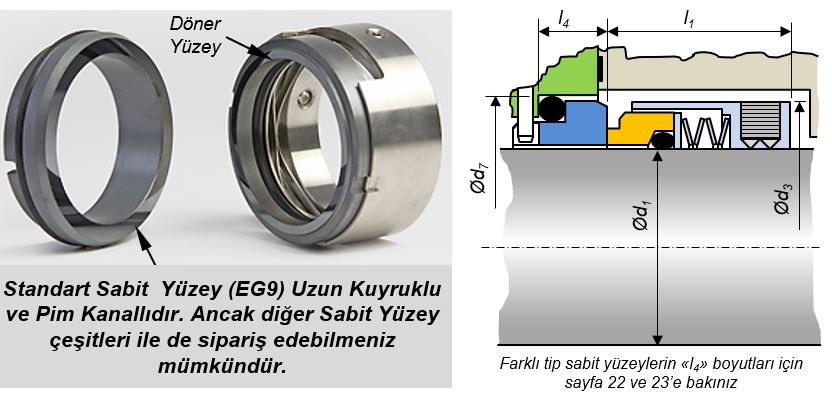

NE SEAL TYPE 21 Bu Salmastra Takım Halindedir

(Sabit Eleman + Döner Eleman)

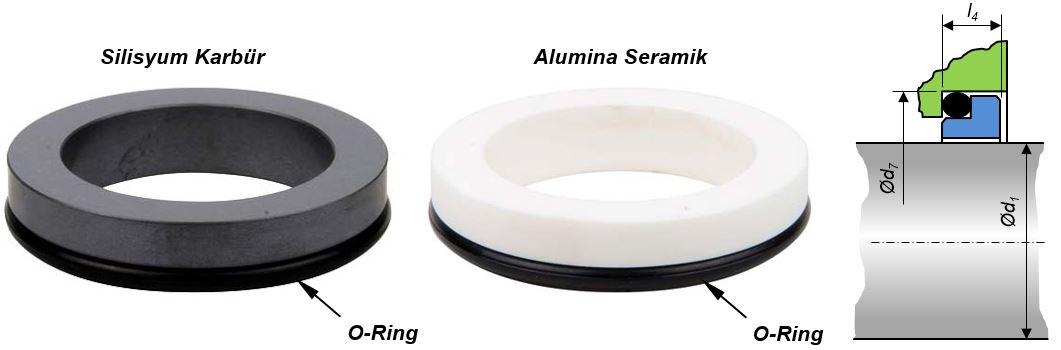

Sabit Yüzey

Malzemeleri

Döner Yüzey

Malzemeleri

• Alumina Seramik

• Silisyum Karbür

• Tungsten Karbür

• Karbon Grafit (Beyaz)

• Silisyum Karbür (Siyah)

• Tungsten Karbür

O-Ring

Malzemeleri

Operasyon

Şartları

• NBR (Nitril Kauçuk)

• EPDM

• Viton

• Aflas

• Max. 50bar

• Max. 220ºC

• Max. 20 metre/sn

DİKKAT : TYPE 21’in W ve S

olarak iki farklı yay versiyonu

mevcuttur =>

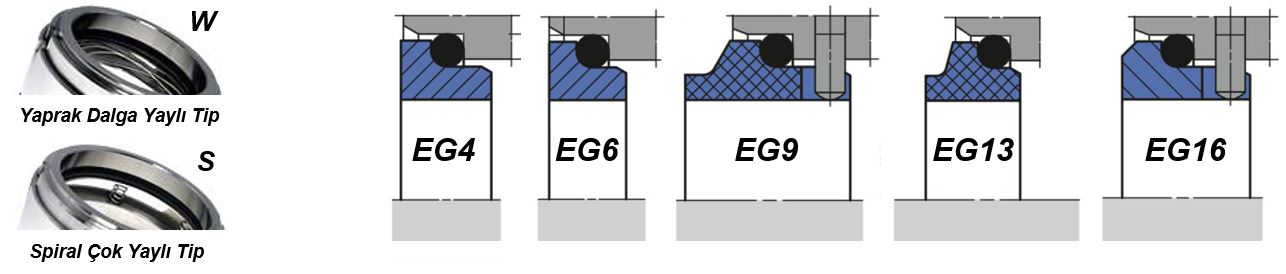

W : Dalga Yaylı

S : Spiral Çok Yaylı

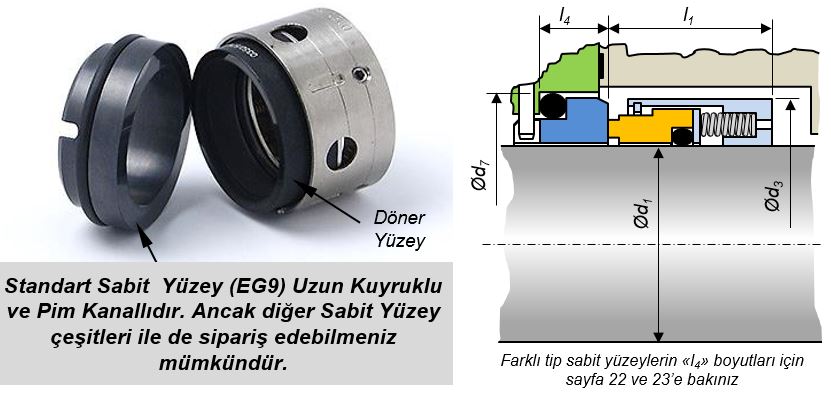

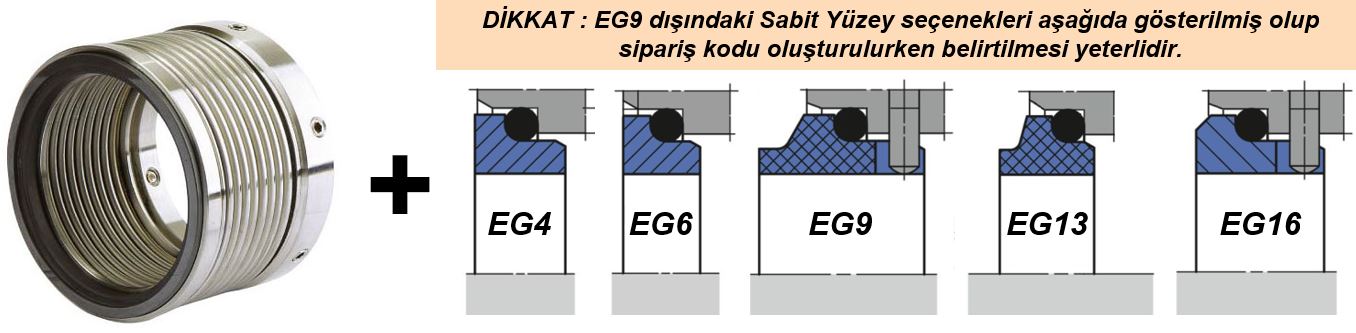

DİKKAT: EG9 dışındaki Sabit

Yüzeyler için sayfa 22-23’deki

seçeneklere bakınız.

DİKKAT: Sipariş verirken sipariş

kodunun yanına yay versiyonunu

ve istenilen yüzey malzemesini

yazınız.

Örnek 1 : Mil çapı 40mm, Dalga

Yaylı, Silisyum döner yüzey,Viton

O-Ringler için =>

Sipariş Kodu : NE SEAL TYPE 21 –

W – 40 SİLİSYUM – SİLİSYUM

EG6 – VİTON

Örnek 2 : Mil çapı 55mm, Spiral

Çok Yaylı, Karbon Grafit döner

yüzey, Aflas O-Ringler için =>

Sipariş Kodu : NE SEAL TYPE 21 –

S – 55 KARBON – SİLİSYUM EG9

– AFLAS

MODEL	Ød1	Ød3	Ød7	l1
NE SEAL TYPE 21-18	18mm	32	33	33
NE SEAL TYPE 21-20	20mm	34	35	33
NE SEAL TYPE 21-22	22mm	36	37	35.5
NE SEAL TYPE 21-24	24mm	38	39	35.5
NE SEAL TYPE 21-25	25mm	39	40	35.5
NE SEAL TYPE 21-28	28mm	42	43	35.5
NE SEAL TYPE 21-30	30mm	44	45	35.5
NE SEAL TYPE 21-32	32mm	47	48	37
NE SEAL TYPE 21-33	33mm	47	48	37
NE SEAL TYPE 21-35	35mm	49	50	37
NE SEAL TYPE 21-38	38mm	54	56	37
NE SEAL TYPE 21-40	40mm	56	58	37
NE SEAL TYPE 21-43	43mm	59	61	37
NE SEAL TYPE 21-45	45mm	61	63	37
NE SEAL TYPE 21-48	48mm	64	66	37

MODEL	Ød1	Ød3	Ød7	l1
NE SEAL TYPE 21-50	50mm	66	70	38
NE SEAL TYPE 21-53	53mm	69	73	38
NE SEAL TYPE 21-55	55mm	71	75	38
NE SEAL TYPE 21-58	58mm	78	78	42
NE SEAL TYPE 21-60	60mm	80	80	42
NE SEAL TYPE 21-63	63mm	83	83	42
NE SEAL TYPE 21-65	65mm	85	85	42
NE SEAL TYPE 21-68	68mm	88	90	42
NE SEAL TYPE 21-70	70mm	90	92	48.5
NE SEAL TYPE 21-75	75mm	99	97	48.5
NE SEAL TYPE 21-80	80mm	104	105	48.5
NE SEAL TYPE 21-85	85mm	109	110	48.5
NE SEAL TYPE 21-90	90mm	114	115	52
NE SEAL TYPE 21-95	95mm	119	120	52
NE SEAL TYPE 21-100	100mm	124	125	52

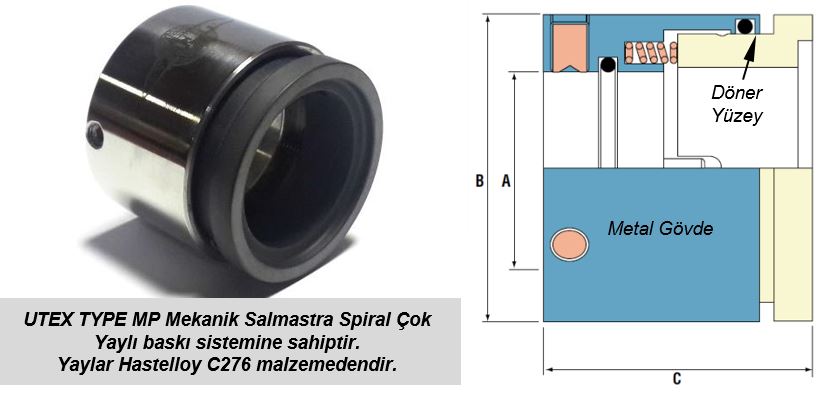

UTEX TYPE MP

O-Ring Malzemeleri

Döner Yüzey Malzemeleri

• NBR (Nitril Kauçuk)

• EPDM

• Viton

• Aflas

• Karbon Grafit (Siyah)

• Silisyum Karbür (Siyah)

• Tungsten Karbür

• Max. 50bar

• Max. 220ºC

• Max. 20 metre/sn

DİKKAT : Sipariş verirken sipariş

kodunun yanına istenilen yüzey

ve O-ring malzemesini yazınız.

Örnek 1 : Mil çapı 40mm, Silisyum

döner yüzey,Viton O-Ringler

için =>

Sipariş Kodu: UTEX TYPE MP – 40

SİLİSYUM – VİTON

MODEL	ØA	ØB	C
UTEX TYPE MP - 24	24	39.3	35
UTEX TYPE MP - 25	25	39.3	35
UTEX TYPE MP - 28	28	42.3	35
UTEX TYPE MP - 30	30	44.3	35
UTEX TYPE MP - 32	32	46	44.5
UTEX TYPE MP - 33	33	47.3	44.5
UTEX TYPE MP - 35	35	49	44.5
UTEX TYPE MP - 38	38	52.4	44.5
UTEX TYPE MP - 40	40	55.6	44.5
UTEX TYPE MP - 43	43	58.7	44.5
UTEX TYPE MP - 45	45	60.3	44.5
UTEX TYPE MP - 48	48	63.5	44.5
UTEX TYPE MP - 50	50	66.7	44.5

MODEL	ØA	ØB	C
UTEX TYPE MP - 53	53	69.8	44.5
UTEX TYPE MP - 55	55	76.2	44.5
UTEX TYPE MP - 60	60	79.4	44.5
UTEX TYPE MP - 63	63	82.6	44.5
UTEX TYPE MP - 65	65	85.7	44.5
UTEX TYPE MP - 70	70	96.8	44.5
UTEX TYPE MP - 75	75	103.2	44.5
UTEX TYPE MP - 80	80	106.4	44.5
UTEX TYPE MP - 85	85	109.5	44.5
UTEX TYPE MP - 90	90	115.9	44.5
UTEX TYPE MP - 95	95	122.2	44.5
UTEX TYPE MP - 100	100	125.4	57.2
UTEX TYPE MP - 105	105	131.8	57.2

NE SEAL TYPE 5 Bu Salmastra Takım Halindedir

(Sabit Eleman + Döner Eleman)

Sabit Yüzey

Malzemeleri

Döner Yüzey Malzemeleri

• Alumina Seramik

• Silisyum Karbür

• Tungsten Karbür

• Karbon Grafit (Beyaz),

• Silisyum Karbür (Siyah)

• Tungsten Karbür

O-Ring Malzemeleri

Operasyon Şartları

• NBR (Nitril Kauçuk)

• EPDM

• Viton

• Max. 17bar,

• Max. 180ºC,

• Max. 18 metre/sn

DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen yüzey

malzemesini, sabit yüzey tipini ve körük/o-ring malzemesini yazınız.

Örnek 1 : Mil çapı 22mm, Silisyum döner yüzey, kısa kuyruk EG6 Silisyum

sabit yüzey, Viton Körük/O-Ringler için =>

Sipariş Kodu : NE SEAL TYPE 5 – 22 SİLİSYUM – SİLİSYUM EG6 – VİTON

DİKKAT: EG4 dışındaki Sabit Yüzey seçenekleri aşağıda gösterilmiş olup

sipariş kodu oluşturulurken belirtilmesi yeterlidir.

MODEL	Ød1	Ød3	Ød7	l1	l4
NE SEAL Type 5-12	12mm	22	23	23.9	8.6
NE SEAL Type 5-14	14mm	24.1	25	26.4	8.6
NE SEAL Type 5-16	16mm	26.2	27	26.4	8.6
NE SEAL Type 5-18	18mm	32.2	33	27.5	10
NE SEAL Type 5-20	20mm	33.9	35	27.5	10
NE SEAL Type 5-22	22mm	36.1	37	27.5	10
NE SEAL Type 5-24	24mm	38.1	39	30	10
NE SEAL Type 5-25	25mm	38.8	40	30	10
NE SEAL Type 5-28	28mm	42.1	43	32.5	10
NE SEAL Type 5-30	30mm	44.2	45	32.5	10
NE SEAL Type 5-32	32mm	45.8	48	32.5	10
NE SEAL Type 5-33	33mm	46.9	48	32.5	10
NE SEAL Type 5-35	35mm	48.8	50	32.5	10
NE SEAL Type 5-38	38mm	54.2	56	34	11
NE SEAL Type 5-40	40mm	56.1	58	34	11
NE SEAL Type 5-43	43mm	58.8	61	34	11

MODEL	Ød1	Ød3	Ød7	l1	l4
NE SEAL Type 5-45	45mm	60.9	63	34	11
NE SEAL Type 5-48	48mm	64.1	66	34	11
NE SEAL Type 5-50	50mm	66.2	70	34.5	13
NE SEAL Type 5-53	53mm	69.1	73	34.5	13
NE SEAL Type 5-55	55mm	71.1	75	34.5	13
NE SEAL Type 5-58	58mm	78.2	78	39.5	13
NE SEAL Type 5-60	60mm	79.9	80	39.5	13
NE SEAL Type 5-63	63mm	82.8	83	39.5	13
NE SEAL Type 5-65	65mm	85.1	85	39.5	13
NE SEAL Type 5-70	70mm	90	92	44.7	15.3
NE SEAL Type 5-75	75mm	97	97	44.7	15.3
NE SEAL Type 5-80	80mm	104	105	44.3	15.7
NE SEAL Type 5-85	85mm	108	110	44.3	15.7
NE SEAL Type 5-90	90mm	114	115	49.3	15.7
NE SEAL Type 5-95	95mm	118	120	49.3	15.7
NE SEAL Type 5-100	100mm	124	125	49.3	15.7

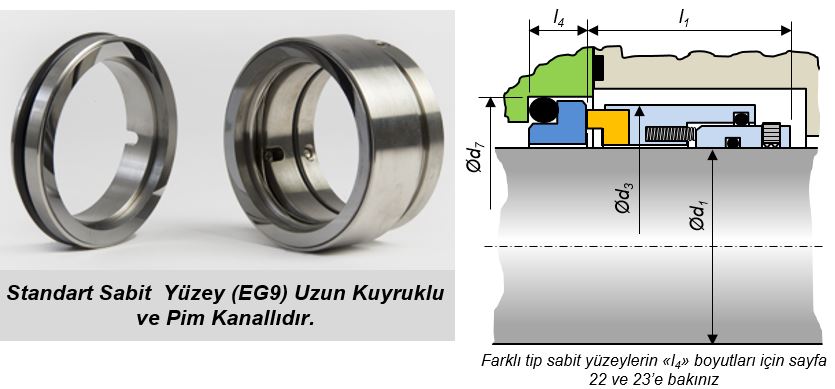

NE SEAL TYPE 9U Bu Salmastra Takım Halindedir

(Sabit Eleman + Döner Eleman)

Sabit Yüzey

Malzemeleri

Döner Yüzey Malzemeleri

• Alox Seramik

• Silisyum Karbür

• Tungsten Karbür

• Karbon Grafit

• Silisyum Karbür

• Tungsten Karbür

O-Ring Malzemeleri

Operasyon Şartları

• NBR (Nitril Kauçuk)

• EPDM

• Viton

• Aflas

• Max. 25bar,

• Max. 220ºC,

• Max. 20 metre/sn

DİKKAT: TYPE 9U’nun iki farklı yay versiyonu mevcuttur => W ve S

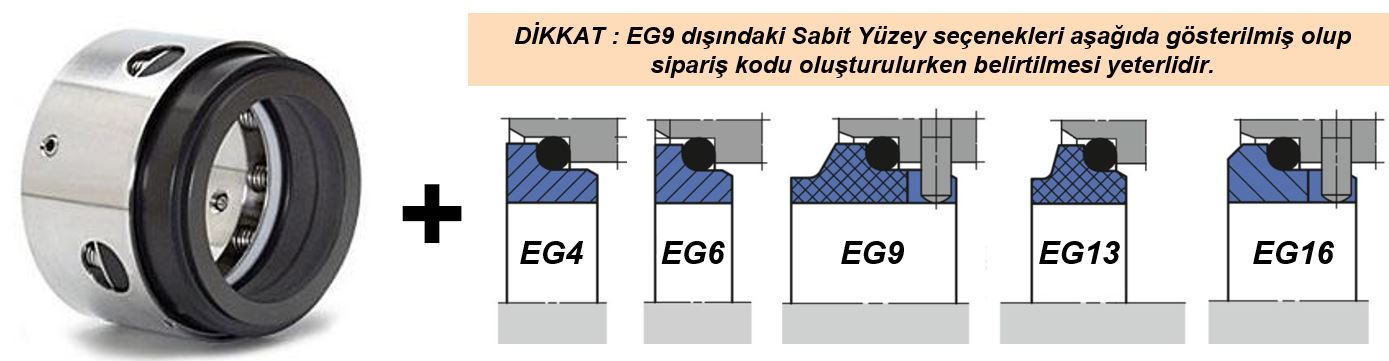

DİKKAT: EG9 dışındaki Sabit Yüzey seçenekleri aşağıda gösterilmiş olup sipariş kodu oluşturulurken belirtilmesi yeterlidir.

DİKKAT : Sipariş verirken sipariş kodunun yanına yay versiyonunu, istenilen

yüzey malzemesini ve sabit yüzey tipini yazınız.

Örnek 1 : Mil çapı 30mm, Dalga Yaylı, Silisyum döner yüzey, kısa kuyruk

EG6 Silisyum sabit yüzey, Viton O-Ringler için =>

Sipariş Kodu : NE SEAL TYPE 9U – W – 30 SİLİSYUM – SİLİSYUM EG6 – VİTON

Örnek 2 : Mil çapı 50mm, Spiral Çok Yaylı, Karbon Grafit döner yüzey, Uzun

Kuyruk Pim Kanallı EG9 Silisyum sabit yüzey, Aflas O-Ringler için =>

Sipariş Kodu : NE SEAL TYPE 9U – S – 50 KARBON – SİLİSYUM EG9 – AFLAS

Model	Ød1	Ød3	Ød7	l1
NE SEAL Type 9U-20	20mm	35	35	26
NE SEAL Type 9U-22	22mm	37	37	26
NE SEAL Type 9U-24	24mm	40	39	28.5
NE SEAL Type 9U-25	25mm	40	40	28.5
NE SEAL Type 9U-28	28mm	43	43	31
NE SEAL Type 9U-30	30mm	45	45	31
NE SEAL Type 9U-32	32mm	47	48	31
NE SEAL Type 9U-33	33mm	48	48	31
NE SEAL Type 9U-35	35mm	50	50	31
NE SEAL Type 9U-38	38mm	55	56	31
NE SEAL Type 9U-40	40mm	57	58	31
NE SEAL Type 9U-43	43mm	60	61	31
NE SEAL Type 9U-45	45mm	62	63	31

Model	Ød1	Ød3	Ød7	l1
NE SEAL Type 9U-48	48mm	65	66	31
NE SEAL Type 9U-50	50mm	67	70	32.5
NE SEAL Type 9U-55	55mm	72	75	33.5
NE SEAL Type 9U-60	60mm	81	80	37.5
NE SEAL Type 9U-65	65mm	86	85	37.5
NE SEAL Type 9U-70	70mm	91	92	42
NE SEAL Type 9U-75	75mm	99	97	42
NE SEAL Type 9U-80	80mm	104	105	41.5
NE SEAL Type 9U-85	85mm	109	110	41.5
NE SEAL Type 9U-90	90mm	114	115	46.5
NE SEAL Type 9U-95	95mm	119	120	47.5
NE SEAL Type 9U-100	100mm	124	125	47.5
NE SEAL Type 9U-110	110mm	134	140.3	47.5

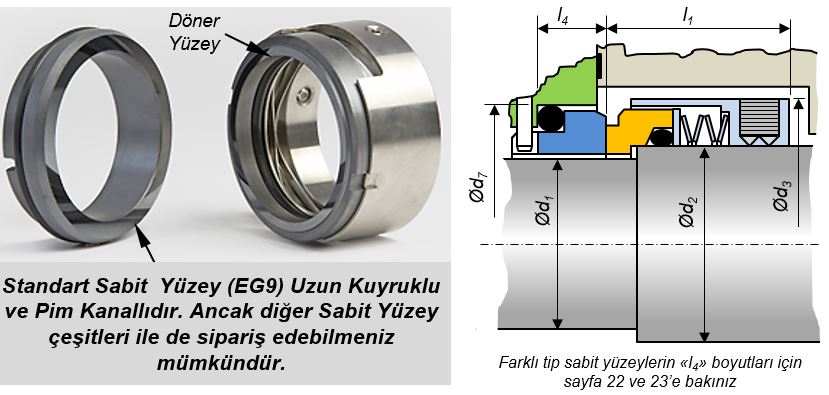

NE SEAL TYPE 9R Bu Salmastra Takım Halindedir

(Sabit Eleman + Döner Eleman)

Sabit Yüzey

Malzemeleri

Döner Yüzey Malzemeleri

• Alox Seramik

• Silisyum Karbür

• Tungsten Karbür

• Karbon Grafit

• Silisyum Karbür

• Tungsten Karbür

O-Ring Malzemeleri

Operasyon Şartları

• NBR (Nitril Kauçuk)

• EPDM

• Viton

• Aflas

• Max. 25bar,

• Max. 220ºC,

• Max. 20 metre/sn

DİKKAT: TYPE 9R’nin iki farklı yay versiyonu mevcuttur => W ve S

DİKKAT: EG9 dışındaki Sabit Yüzey seçenekleri aşağıda gösterilmiş olup sipariş kodu oluşturulurken belirtilmesi yeterlidir.

DİKKAT : Sipariş verirken sipariş kodunun yanına yay versiyonunu, istenilen

yüzey malzemesini ve sabit yüzey tipini yazınız.

Örnek 1 : Mil çapı 30mm, Dalga Yaylı, Silisyum döner yüzey, kısa kuyruk

EG6 Silisyum sabit yüzey, Viton O-Ringler için =>

Sipariş Kodu : NE SEAL TYPE 9R – W – 30 SİLİSYUM – SİLİSYUM EG6 – VİTON

Örnek 2 : Mil çapı 50mm, Spiral Çok Yaylı, Karbon Grafit döner yüzey, Uzun

Kuyruk Pim Kanallı EG9 Silisyum sabit yüzey, Aflas O-Ringler için =>

Sipariş Kodu : NE SEAL TYPE 9R – S – 50 KARBON – SİLİSYUM EG9 – AFLAS

Model	Ød1	Ød2	Ød3	l1
NE SEAL Type 9R-14	14mm	18	33	32.5
NE SEAL Type 9R-16	16mm	20	35	32.5
NE SEAL Type 9R-18	18mm	22	37	33.5
NE SEAL Type 9R-20	20mm	24	39	33.5
NE SEAL Type 9R-22	22mm	26	41	33.5
NE SEAL Type 9R-24	24mm	28	43	36
NE SEAL Type 9R-25	25mm	30	45	36
NE SEAL Type 9R-28	28mm	33	48	38.5
NE SEAL Type 9R-30	30mm	35	50	38.5
NE SEAL Type 9R-32	32mm	38	55	38.5
NE SEAL Type 9R-33	33mm	38	55	38.5
NE SEAL Type 9R-35	35mm	40	57	38.5
NE SEAL Type 9R-38	38mm	43	60	38.5
NE SEAL Type 9R-40	40mm	45	62	38.5
NE SEAL Type 9R-43	43mm	48	65	38.5
NE SEAL Type 9R-45	45mm	50	67	38.5
NE SEAL Type 9R-48	48mm	53	70	38.5
NE SEAL Type 9R-50	50mm	55	72	42.5
NE SEAL Type 9R-53	53mm	58	79	42.5
NE SEAL Type 9R-55	55mm	60	81	42.5
NE SEAL Type 9R-58	58mm	63	84	47.5
NE SEAL Type 9R-60	60mm	65	86	47.5
NE SEAL Type 9R-63	63mm	68	89	47.5
NE SEAL Type 9R-65	65mm	70	91	47.5
NE SEAL Type 9R-70	70mm	75	99	52
NE SEAL Type 9R-75	75mm	80	104	52

Model	Ød1	Ød2	Ød3	l1
NE SEAL Type 9R-80	80mm	85	109	52
NE SEAL Type 9R-85	85mm	90	114	57
NE SEAL Type 9R-90	90mm	95	119	57
NE SEAL Type 9R-95	95mm	100	124	58
NE SEAL Type 9R-100	100mm	105	129	58
NE SEAL Type 9R-105	105mm	115	148	53
NE SEAL Type 9R-110	110mm	120	153	53
NE SEAL Type 9R-115	115mm	125	158	53
NE SEAL Type 9R-120	120mm	130	163	53
NE SEAL Type 9R-125	125mm	135	168	53
NE SEAL Type 9R-130	130mm	140	173	53
NE SEAL Type 9R-135	135mm	145	178	53
NE SEAL Type 9R-140	140mm	150	183	53
NE SEAL Type 9R-145	145mm	155	191	63
NE SEAL Type 9R-150	150mm	160	196	63
NE SEAL Type 9R-155	155mm	165	201	63
NE SEAL Type 9R-160	160mm	170	206	63
NE SEAL Type 9R-165	165mm	175	211	63
NE SEAL Type 9R-170	170mm	180	216	63
NE SEAL Type 9R-175	175mm	185	221	63
NE SEAL Type 9R-180	180mm	190	226	63
NE SEAL Type 9R-185	185mm	195	231	63
NE SEAL Type 9R-190	190mm	200	236	63
NE SEAL Type 9R-195	195mm	205	245	66
NE SEAL Type 9R-200	200mm	210	250	66

NE SEAL TYPE 6U Bu Salmastra Takım Halindedir

(Sabit Eleman + Döner Eleman)

Sabit Yüzey

Malzemeleri

Döner Yüzey Malzemeleri

• Alox Seramik

• Silisyum Karbür

• Tungsten Karbür

• Karbon Grafit

• Silisyum Karbür

• Tungsten Karbür

O-Ring Malzemeleri

Operasyon Şartları

• NBR (Nitril Kauçuk)

• EPDM

• Viton

• Aflas

• Max. 25bar,

• Max. 205ºC,

• Max. 20 metre/sn

DİKKAT : Sipariş verirken sipariş kodunun yanına yay versiyonunu,

istenilen yüzey malzemesini ve sabit yüzey tipini yazınız.

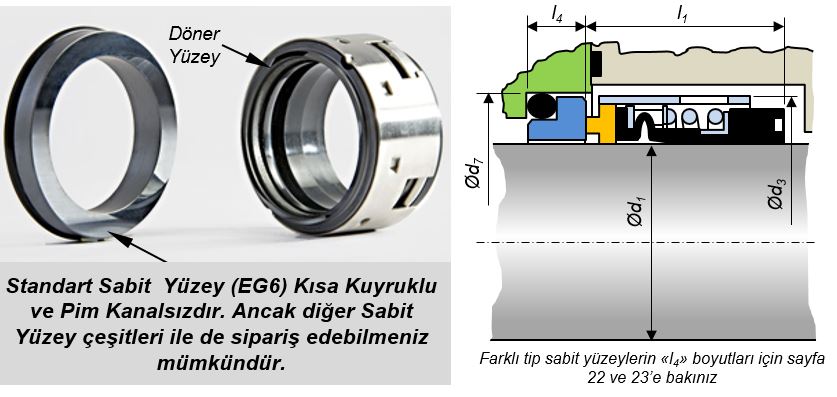

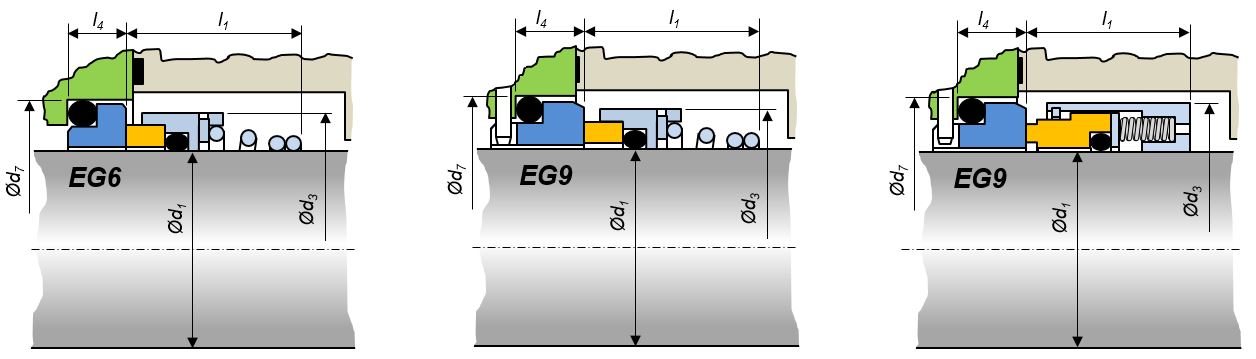

Örnek 1 : Mil çapı 30mm, Silisyum döner yüzey, kısa kuyruk EG6

Silisyum sabit yüzey, Viton O-Ringler için =>

Sipariş Kodu : NE SEAL TYPE 6U – 30 SİLİSYUM – SİLİSYUM EG6 – VİTON

Örnek 2 : Mil çapı 50mm, Karbon Grafit döner yüzey, Uzun Kuyruk Pim

Kanallı EG9 Silisyum sabit yüzey, Aflas O-Ringler için =>

Sipariş Kodu : NE SEAL TYPE 6U – 50 KARBON – SİLİSYUM EG9 – AFLAS

Model	Ød1	Ød3	l1
NE SEAL Type 6U-20	20mm	35	34
NE SEAL Type 6U-22	22mm	35	36
NE SEAL Type 6U-24	24mm	38	38
NE SEAL Type 6U-25	25mm	38	40
NE SEAL Type 6U-28	28mm	40	43
NE SEAL Type 6U-30	30mm	45	45
NE SEAL Type 9U-32	32mm	48	47
NE SEAL Type 6U-33	33mm	50	47
NE SEAL Type 6U-35	35mm	52	50
NE SEAL Type 6U-38	38mm	55	55
NE SEAL Type 6U-40	40mm	58	57
NE SEAL Type 6U-45	45mm	64	62
NE SEAL Type 6U-48	48mm	68.4	65

Model	Ød1	Ød3	l1
NE SEAL Type 6U-50	50mm	69.3	67
NE SEAL Type 6U-55	55mm	75.4	72
NE SEAL Type 6U-58	58mm	78.4	79
NE SEAL Type 6U-60	60mm	80.4	81
NE SEAL Type 6U-65	65mm	85.4	86
NE SEAL Type 6U-70	70mm	92	91
NE SEAL Type 6U-75	75mm	99	99
NE SEAL Type 6U-80	80mm	104	104
NE SEAL Type 6U-85	85mm	109	109
NE SEAL Type 6U-90	90mm	114	114
NE SEAL Type 6U-95	95mm	120	119
NE SEAL Type 6U-100	100mm	123	124
NE SEAL Type 6U-110	110mm	133	134

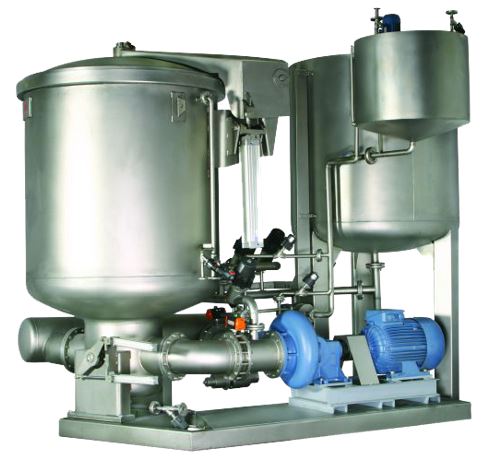

NE SEAL TYPE 6U – Önerilen Kullanım Noktaları (Tekstil Boya)

Bobin Boya – Ana Sirkülasyon

pompaları

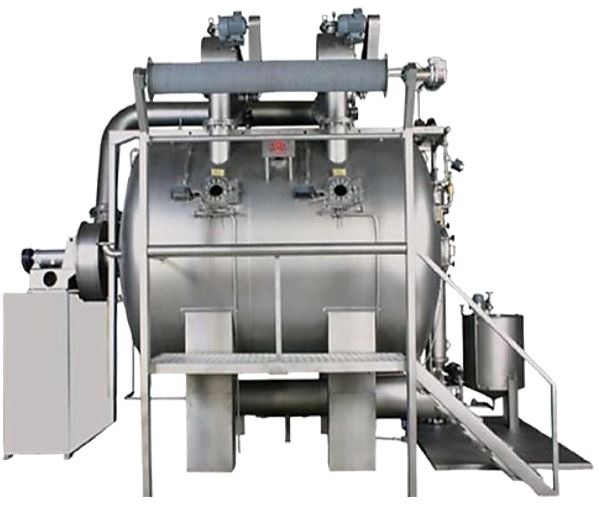

HT Jet Boya

•Ana Sirkülasyon Pompaları

•Kule Milleri

NE SEAL TYPE 29 Bu Salmastra Takım Halindedir

(Sabit Eleman + Döner Eleman)

Sabit Yüzey

Malzemeleri

Döner Yüzey Malzemeleri

• Silisyum Karbür

• Tungsten Karbür

• Karbon Grafit

• Silisyum Karbür

• Tungsten Karbür

O-Ring Malzemeleri

Operasyon Şartları

• Viton

• Aflas

• Kalrez

• PTFE

• Max. 25bar,

• Max. 220ºC,

• Max. 20 metre/sn

DİKKAT : Sipariş verirken sipariş kodunun yanına yay versiyonunu, istenilen

yüzey malzemesini ve sabit yüzey tipini yazınız.

Örnek 1 : Mil çapı 30mm, Silisyum döner yüzey, kısa kuyruk EG6 Silisyum

sabit yüzey, Viton O-Ringler için =>

Sipariş Kodu : NE SEAL TYPE 29 – 30 SİLİSYUM – SİLİSYUM EG6 – VİTON

Örnek 2 : Mil çapı 50mm, Karbon Grafit döner yüzey, Uzun Kuyruk Pim

Kanallı EG9 Silisyum sabit yüzey, Aflas O-Ringler için =>

Sipariş Kodu : NE SEAL TYPE 29 – 50 KARBON – SİLİSYUM EG9 – AFLAS

Model	Ød1	Ød3	l1
NE SEAL Type 29-16	16mm	30	32.5
NE SEAL Type 29-18	18mm	32	30.5
NE SEAL Type 29-20	20mm	33.5	30.5
NE SEAL Type 29-22	22mm	36.5	30.5
NE SEAL Type 29-24	24mm	39	28.5
NE SEAL Type 29-25	25mm	39.6	28.5
NE SEAL Type 29-28	28mm	42.8	31
NE SEAL Type 29-30	30mm	45	31
NE SEAL Type 29-32	32mm	46	31
NE SEAL Type 29-33	33mm	48	31
NE SEAL Type 29-35	35mm	49.2	31
NE SEAL Type 29-38	38mm	52.3	31
NE SEAL Type 29-40	40mm	55.5	31
NE SEAL Type 29-43	43mm	57.5	31
NE SEAL Type 29-45	45mm	58.7	31
NE SEAL Type 29-48	48mm	61.9	31

Model	Ød1	Ød3	l1
NE SEAL Type 29-50	50mm	65	32.5
NE SEAL Type 29-53	53mm	68.2	32.5
NE SEAL Type 29-55	55mm	70	32.5
NE SEAL Type 29-58	58mm	71.7	37.5
NE SEAL Type 29-60	60mm	74.6	37.5
NE SEAL Type 29-63	63mm	79	37.5
NE SEAL Type 29-65	65mm	84.1	37.5
NE SEAL Type 29-68	68mm	87.3	34.5
NE SEAL Type 29-70	70mm	87.3	42
NE SEAL Type 29-75	75mm	95	42
NE SEAL Type 29-80	80mm	98.4	42
NE SEAL Type 29-85	85mm	104.7	42
NE SEAL Type 29-90	90mm	111	47
NE SEAL Type 29-95	95mm	114	48
NE SEAL Type 29-100	100mm	117.4	48

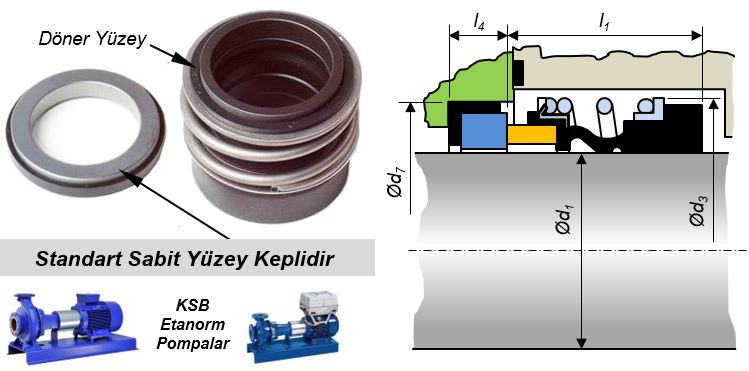

NE SEAL TYPE 193K Bu Salmastra KSB ETA Pompalar içindir

Bu Salmastra Takım Halindedir

(Sabit Eleman + Döner Eleman)

Sabit Yüzey Malzemeleri	Döner Yüzey Malzemeleri
• Silisyum Karbür	• Silisyum Karbür
Körük ve Kep Malzemeleri	• Max. 12bar, • Max. 205ºC, • Max. 15 metre/sn
• Viton
DİKKAT : Sipariş verirken sadece kod yazınız. Bu salmastraların tüm ölçüleri SİLİSYUM – SİLİSYUM – VİTON’dur. Örneğin; NE SEAL TYPE 193K-22 yazmanız yeterlidir.

MODEL	Ød1	Ød3	Ød7	l1	l4
NE SEAL Type 193K-22	22mm	36	37	25.5	12.1
NE SEAL Type 193K-28	28mm	47	43	36.5	14.4

MODEL	Ød1	Ød3	Ød7	l1	l4
NE SEAL Type 193K-38	38mm	58	56	42.0	13.2
NE SEAL Type 193K-48	48mm	69	66	50.5	9.6

NE SEAL TYPE 14

Sabit Yüzey

Malzemeleri

Döner Yüzey Malzemeleri

• Alumina Seramik

• Silisyum Karbür

• Tungsten Karbür

• Karbon Grafit

• Silisyum Karbür

• Tungsten Karbür

O-Ring Malzemeleri

Operasyon Şartları

• NBR (Nitril Kauçuk)

• EPDM

• Viton

• Max. 12bar,

• Max. 205ºC,

• Max. 15 metre/sn

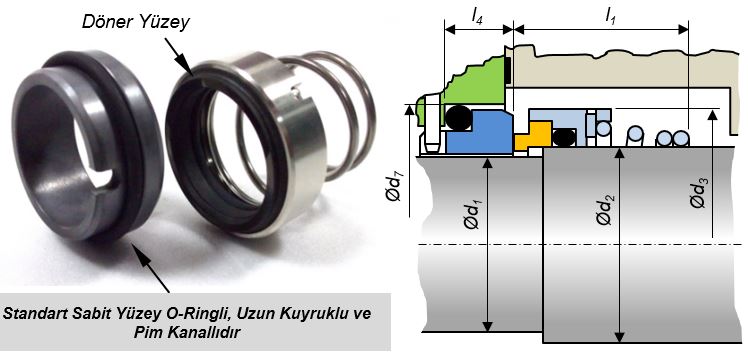

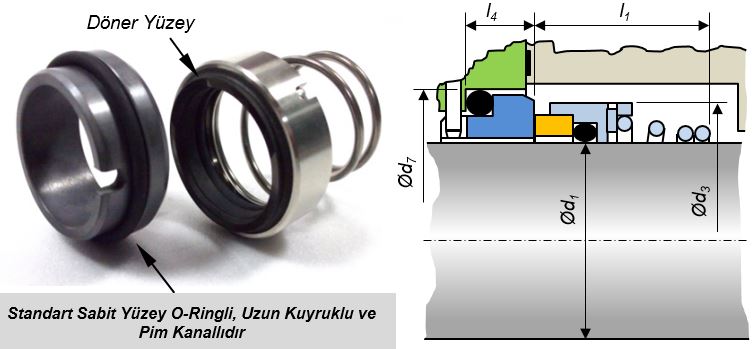

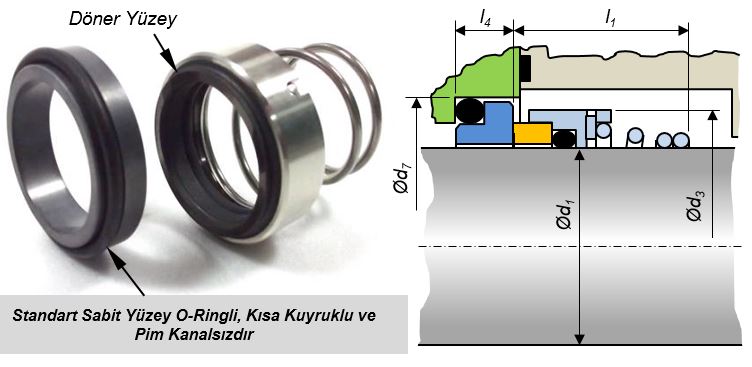

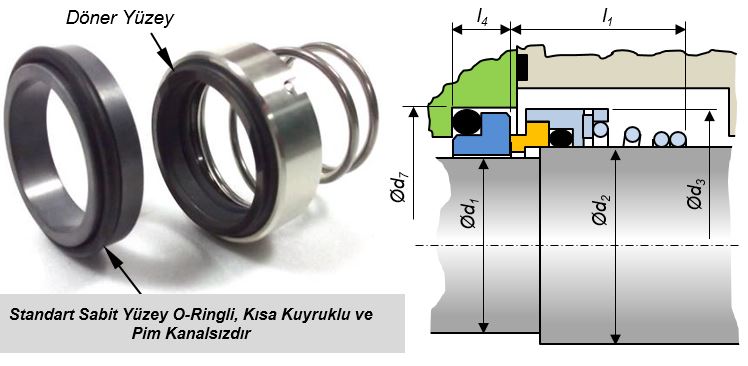

DİKKAT : TYPE 14 İLE TYPE 10 ŞEKİL / GÖRÜNÜŞ OLARAK BİRBİRİNE

BENZERDİR ANCAK TÜM ÖLÇÜLERİ FARKLIDIR. DOĞRU MODELİ SEÇMEK İÇİN

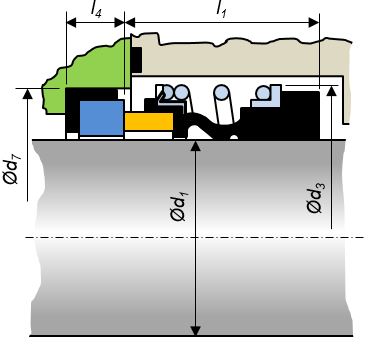

Ød7, Ød3, l1 ve l4 ölçülerini kontrol ediniz.

DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen yüzey

malzemesini yazınız. Örnek: Mil çapı 30mm, Silisyum döner yüzey, kısa

kuyruk Silisyum sabit yüzey için =>

Sipariş Kodu: NE SEAL TYPE 14 – 30 SİLİSYUM – SİLİSYUM – VİTON veya

NE SEAL TYPE 10 – 30 SİLİSYUM – SİLİSYUM – EPDM

Bu Salmastra Takım Halindedir

(Sabit Eleman + Döner Eleman)

Bu Salmastra Takım Halindedir

(Sabit Eleman + Döner Eleman)

TYPE 14	Ød1	Ød3	Ød7	l1	l4
NE SEAL Type 14-14	14mm	24	25	26.4	7
NE SEAL Type 14-16	16mm	27	27	26.4	7
NE SEAL Type 14-18	18mm	30	33	27.5	10
NE SEAL Type 14-20	20mm	33	35	27.5	10
NE SEAL Type 14-22	22mm	33	37	27.5	10
NE SEAL Type 14-24	24mm	38	39	30	10
NE SEAL Type 14-25	25mm	39	40	30	10
NE SEAL Type 14-28	28mm	42	43	32.5	10
NE SEAL Type 14-30	30mm	44	45	32.5	10
NE SEAL Type 14-32	32mm	45	48	32.5	7.5
NE SEAL Type 14-33	33mm	50	48	32.5	10
NE SEAL Type 14-35	35mm	54	50	32.5	10
NE SEAL Type 14-38	38mm	58	56	34	10
NE SEAL Type 14-40	40mm	60	58	34	10
NE SEAL Type 14-43	43mm	64	61	34	10
NE SEAL Type 14-45	45mm	66	63	34	10
NE SEAL Type 14-48	48mm	72	66	34	10
NE SEAL Type 14-50	50mm	75	70	35	12
NE SEAL Type 14-55	55mm	78	75	35	12
NE SEAL Type 14-60	60mm	60	80	40	12
NE SEAL Type 14-65	65mm	85	85	40	13

TYPE 10/20/21	Ød1	Ød3	Ød7	l1	l4
NE SEAL Type 10-14	14mm	27	30.95	43.65	10.32
NE SEAL Type 10-16	16mm	27	30.95	43.65	10.32
NE SEAL Type 10-18	18mm	31	34.15	43.65	10.32
NE SEAL Type 10-20	20mm	33	35.7	43.65	10.32
NE SEAL Type 10-22	22mm	33	37.3	43.65	10.32
NE SEAL Type 10-24	24mm	39	40.5	43.65	10.32
NE SEAL Type 10-25	25mm	39	40.5	43.65	10.32
NE SEAL Type 10-28	28mm	46	47.63	60.33	11.99
NE SEAL Type 10-30	30mm	49	50.8	60.33	11.99
NE SEAL Type 10-32	32mm	49	50.8	60.33	11.99
NE SEAL Type 10-33	33mm	53	53.98	60.33	11.99
NE SEAL Type 10-35	35mm	53	53.98	28.58	11.99
NE SEAL Type 10-38	38mm	59	57.15	60.33	11.99
NE SEAL Type 10-40	40mm	66	60.35	60.33	11.99
NE SEAL Type 10-43	43mm	66	63.5	70.64	11.99
NE SEAL Type 10-45	45mm	66	63.5	70.64	11.99
NE SEAL Type 10-48	48mm	66	66.7	70.64	11.99
NE SEAL Type 10-50	50mm	72	69.85	70.64	13.5
NE SEAL Type 10-55	55mm	73	73.05	71	13.5
NE SEAL Type 10-60	60mm	78	76.2	71	13.5
NE SEAL Type 10-65	65mm	82	79.4	71	13.5
NE SEAL Type 10-70	70mm	88	92.1	71	15.9

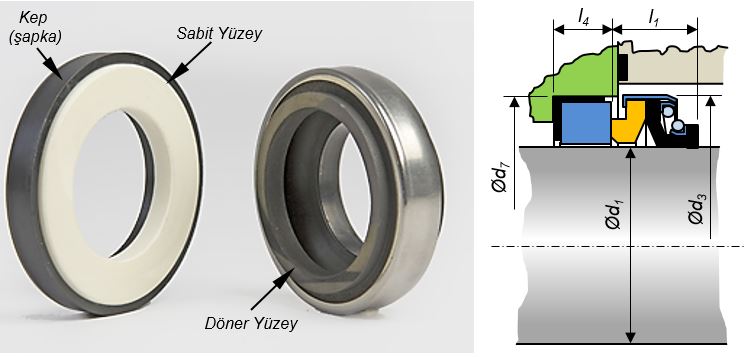

NE SEAL TYPE 19-1 Bu Salmastra Takım Halindedir (Sabit Eleman + Döner Eleman)		NE SEAL TYPE 19-2 Bu Salmastra Takım Halindedir (Sabit Eleman + Döner Eleman)

Sabit Yüzey Malzemeleri	Döner Yüzey Malzemeleri	Sabit Yüzey Malzemeleri	Döner Yüzey Malzemeleri
• Alumina Seramik • Silisyum Karbür • Tungsten Karbür	• Karbon Grafit • Silisyum Karbür • Tungsten Karbür	• Alumina Seramik • Silisyum Karbür • Tungsten Karbür	• Karbon Grafit • Silisyum Karbür • Tungsten Karbür
Körük, Kep veya O-Ring Malzemeleri	• EPDM veya Viton	Körük, Kep veya O-Ring Malzemeleri	• EPDM veya Viton
DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen yüzey malzemesini yazınız. Örnek: Mil çapı 30mm, Silisyum döner yüzey, kısa kuyruk Silisyum sabit yüzey için => Sipariş Kodu : NE SEAL Typ 19-1– 30 SİLİSYUM – SİLİSYUM PİM KANALSIZ		DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen yüzey malzemesini yazınız. Örnek: Mil çapı 30mm, Karbon döner yüzey, Kepli Silisyum sabit yüzey için => Sipariş Kodu : NE SEAL Type19-2 – 30 KARBON – SİLİSYUM KEPLİ

Yaygın Kullanım Alanları;

• Soğuk Su Pompaları

• Sıcak Su Pompaları

• Çamur Pompaları

• Kuyu Pompaları

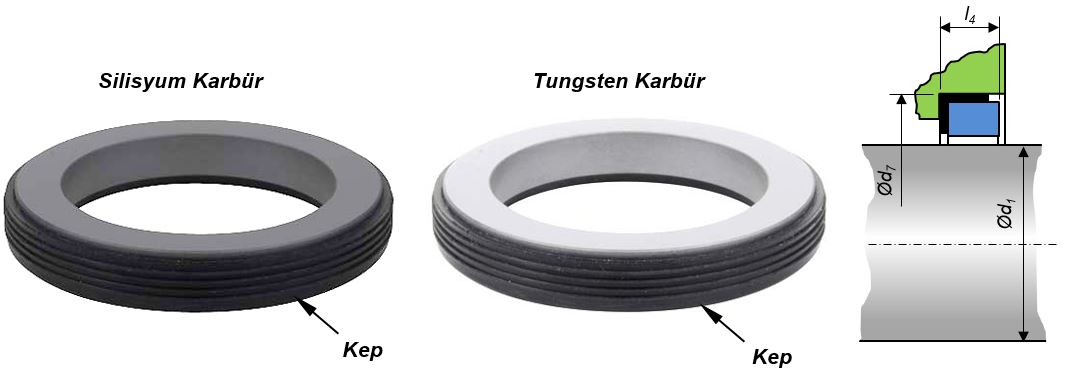

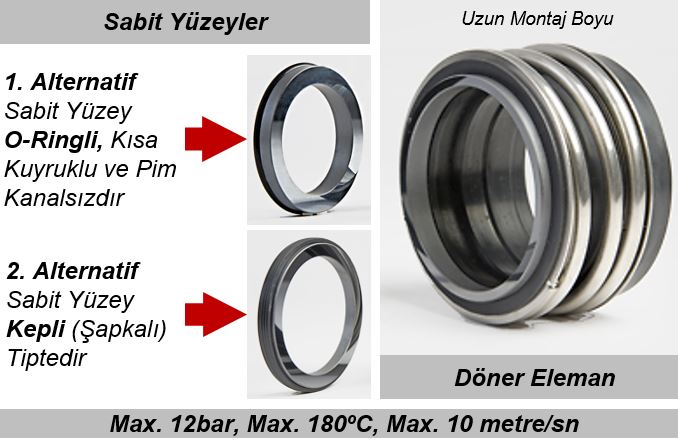

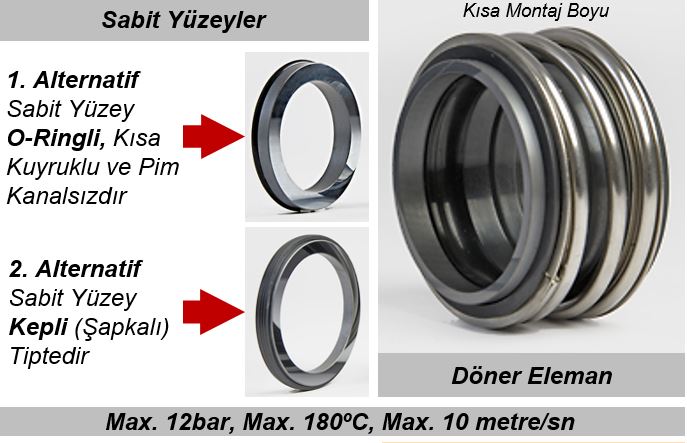

DİKKAT : Soldaki resimde salmastra sabit yüzeyi EG60 (Şapkalı/Kepli tip) olarak gösterilmiştir. İstenildiği takdirde sabit yüzey EG60 ile aynı montaj ölçülerine sahip EG6 (O-ringli) olarak da temin edilebilir. Siparişte belirtiniz.

Yaygın Kullanım Alanları;

• Soğuk Su Pompaları

• Sıcak Su Pompaları

• Çamur Pompaları

• Kuyu Pompaları

MODEL	Ød1	Ød3	Ød7	l1	l4
NE SEAL TYPE 19-1–10	10mm	22.5	19.2	14.5	6.6
NE SEAL TYPE 19-1–12	12mm	25	21.6	15	6.6
NE SEAL TYPE 19-1–14	14mm	28.5	24.6	17	6.6
NE SEAL TYPE 19-1–15	15mm	28.5	24.6	17	6.6
NE SEAL TYPE 19-1–16	16mm	28.5	28	17	6.6
NE SEAL TYPE 19-1–18	18mm	32	30	19.5	7.5
NE SEAL TYPE 19-1–19	19mm	37	35	21.5	7.5
NE SEAL TYPE 19-1–20	20mm	37	35	21.5	7.5
NE SEAL TYPE 19-1–22	22mm	37	35	21.5	7.5
NE SEAL TYPE 19-1–24	24mm	42.5	38	22.5	7.5
NE SEAL TYPE 19-1–25	25mm	42.5	38	23	7.5
NE SEAL TYPE 19-1–28	28mm	49	42	26.5	7.5
NE SEAL TYPE 19-1–30	30mm	49	45	26.5	7.5
NE SEAL TYPE 19-1–32	32mm	53.5	48	27.5	7.5
NE SEAL TYPE 19-1–33	33mm	53.5	50	27.5	7.5
NE SEAL TYPE 19-1–35	35mm	57	52	28.5	7.5
NE SEAL TYPE 19-1–38	38mm	59	55	30	9
NE SEAL TYPE 19-1–40	40mm	62	58	30	9
NE SEAL TYPE 19-1–42	42mm	65.5	62	30	9
NE SEAL TYPE 19-1–43	43mm	65.5	62	30	9
NE SEAL TYPE 19-1–45	45mm	68	64	30	9
NE SEAL TYPE 19-1–48	48mm	70.5	68.4	30.5	9
NE SEAL TYPE 19-1–50	50mm	74	69.3	30.5	9.5
NE SEAL TYPE 19-1–53	53mm	78.5	72.3	33	11
NE SEAL TYPE 19-1–55	55mm	8	75.4	35	11
NE SEAL TYPE 19-1–58	58mm	85.5	78.4	37	11
NE SEAL TYPE 19-1–60	60mm	85.5	80.4	38	11
NE SEAL TYPE 19-1–65	65mm	93.5	85.4	40	11
NE SEAL TYPE 19-1–68	68mm	96.5	91.5	40	11.3
NE SEAL TYPE 19-1–70	70mm	99.5	92	40	11.3
NE SEAL TYPE 19-1–75	75mm	107	99	40	11.3
NE SEAL TYPE 19-1–80	80mm	112	104	40	12
NE SEAL TYPE 19-1–85	85mm	120	109	41	14
NE SEAL TYPE 19-1–90	90mm	127	114	45	14
NE SEAL TYPE 19-1–95	95mm	132	120	46	14
NE SEAL TYPE 19-1–100	100mm	137	123	47	14

MODEL	Ød1	Ød3	Ød7	l1	l4
NE SEAL TYPE 19-2–10	10mm	22.5	19.2	25.9	6.6
NE SEAL TYPE 19-2–12	12mm	25	21.6	25.9	6.6
NE SEAL TYPE 19-2–14	14mm	28.5	24.6	28.4	6.6
NE SEAL TYPE 19-2–15	15mm	28.5	24.6	28.4	6.6
NE SEAL TYPE 19-2–16	16mm	28.5	28	28.4	6.6
NE SEAL TYPE 19-2–18	18mm	32	30	30	7.5
NE SEAL TYPE 19-2–19	19mm	37	35	30	7.5
NE SEAL TYPE 19-2–20	20mm	37	35	30	7.5
NE SEAL TYPE 19-2–22	22mm	37	35	30	7.5
NE SEAL TYPE 19-2–24	24mm	42.5	38	32.5	7.5
NE SEAL TYPE 19-2–25	25mm	42.5	38	32.5	7.5
NE SEAL TYPE 19-2–28	28mm	49	42	35	7.5
NE SEAL TYPE 19-2–30	30mm	49	45	35	7.5
NE SEAL TYPE 19-2–32	32mm	53.5	48	35	7.5
NE SEAL TYPE 19-2–33	33mm	53.5	50	35	7.5
NE SEAL TYPE 19-2–35	35mm	57	52	35	7.5
NE SEAL TYPE 19-2–38	38mm	59	55	36	9
NE SEAL TYPE 19-2–40	40mm	62	58	36	9
NE SEAL TYPE 19-2–42	42mm	65.5	62	36	9
NE SEAL TYPE 19-2–43	43mm	65.5	62	36	9
NE SEAL TYPE 19-2–45	45mm	68	64	36	9
NE SEAL TYPE 19-2–48	48mm	70.5	68.4	36	9
NE SEAL TYPE 19-2–50	50mm	74	69.3	36	9.5
NE SEAL TYPE 19-2–53	53mm	78.5	72.3	36.5	11
NE SEAL TYPE 19-2–55	55mm	81	75.4	36.5	11
NE SEAL TYPE 19-2–58	58mm	85.5	78.4	41.5	11
NE SEAL TYPE 19-2–60	60mm	85.5	80.4	41.5	11
NE SEAL TYPE 19-2–65	65mm	93.5	85.4	41.5	11
NE SEAL TYPE 19-2–68	68mm	96.5	91.5	41.5	11.3
NE SEAL TYPE 19-2–70	70mm	99.5	92	48.7	11.3
NE SEAL TYPE 19-2–75	75mm	107	99	48.7	11.3
NE SEAL TYPE 19-2–80	80mm	112	104	48	12
NE SEAL TYPE 19-2–85	85mm	120	109	46	14
NE SEAL TYPE 19-2–90	90mm	127	114	51	14
NE SEAL TYPE 19-2 –95	95mm	132	120	51	14
NE SEAL TYPE 19-2–100	100mm	137	123	51	14

NE SEAL TYPE 3U6 Bu Salmastra Takım Halindedir

(Sabit Eleman + Döner Eleman)

Sabit Yüzey

Malzemeleri

Döner Yüzey Malzemeleri

• Alumina Seramik

• Silisyum Karbür

• Tungsten Karbür

• Karbon Grafit

• Silisyum Karbür

• Tungsten Karbür

O-Ring Malzemeleri

Operasyon Şartları

• NBR (Nitril Kauçuk)

• EPDM

• Viton

• Max. 10bar,

• Max. 205ºC,

• Max. 10 metre/sn

DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen yüzey

malzemesini yazınız. Örnek: Mil çapı 30mm, Silisyum döner yüzey, kısa

kuyruk Silisyum sabit yüzey için =>

Sipariş Kodu : NE SEAL TYPE 3U6 – 30 SİLİSYUM – SİLİSYUM PİM KANALSIZ

MODEL	Ød1	Ød3	Ød7	l1	l4
NE SEAL TYPE 3U6–14	14mm	28.5	25	17	6.6
NE SEAL TYPE 3U6–16	16mm	28	27	17	6.6
NE SEAL TYPE 3U6–18	18mm	32	33	19.5	7.5
NE SEAL TYPE 3U6–20	20mm	37	35	21.5	7.5
NE SEAL TYPE 3U6–22	22mm	37	37	21.5	7.5
NE SEAL TYPE 3U6–24	24mm	42.5	39	22.5	7.5
NE SEAL TYPE 3U6–25	25mm	42.5	40	23	7.5
NE SEAL TYPE 3U6–28	28mm	49	43	26.5	7.5
NE SEAL TYPE 3U6–30	30mm	49	45	26.5	7.5
NE SEAL TYPE 3U6–32	32mm	53.5	48	27.5	7.5
NE SEAL TYPE 3U6–33	33mm	53.5	48	27.5	7.5
NE SEAL TYPE 3U6–35	35mm	57	50	28.5	7.5
NE SEAL TYPE 3U6–38	38mm	59	56	30	9

MODEL	Ød1	Ød3	Ød7	l1	l4
NE SEAL TYPE 3U6–40	40mm	62	58	30	9
NE SEAL TYPE 3U6–43	43mm	65	61	30	9
NE SEAL TYPE 3U6–45	45mm	68	63	3	9
NE SEAL TYPE 3U6–48	48mm	68	63	30	9
NE SEAL TYPE 3U6–50	50mm	68	63	30	9
NE SEAL TYPE 3U6–53	53mm	78.5	73	33	11
NE SEAL TYPE 3U6–55	55mm	81	75	35	11
NE SEAL TYPE 3U6–60	60mm	88.5	80	38	11
NE SEAL TYPE 3U6–65	65mm	93.5	85	40	11
NE SEAL TYPE 3U6–70	70mm	99.5	92	40	11.3
NE SEAL TYPE 3U6–75	75mm	107	97	40	11.3
NE SEAL TYPE 3U6–80	80mm	112	105	40	12

NE SEAL TYPE 3U9 Bu Salmastra Takım Halindedir

(Sabit Eleman + Döner Eleman)

Sabit Yüzey

Malzemeleri

Döner Yüzey Malzemeleri

• Alumina Seramik

• Silisyum Karbür

• Tungsten Karbür

• Karbon Grafit

• Silisyum Karbür

• Tungsten Karbür

O-Ring Malzemeleri

Operasyon Şartları

• NBR (Nitril Kauçuk)

• EPDM

• Viton

• Max. 10bar,

• Max. 205ºC,

• Max. 10 metre/sn

DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen yüzey

malzemesini yazınız. Örnek: Mil çapı 30mm, Silisyum döner yüzey, kısa

kuyruk Silisyum sabit yüzey için =>

Sipariş Kodu: NE SEAL TYPE 3U9 – 30 SİLİSYUM – SİLİSYUM PİM KANALLI

MODEL	Ød1	Ød3	Ød7	l1	l4
NE SEAL TYPE 3U9–14	14mm	28.5	25	17	10
NE SEAL TYPE 3U9–16	16mm	28	27	17	10
NE SEAL TYPE 3U9–18	18mm	32	33	19.5	11.5
NE SEAL TYPE 3U9–20	20mm	37	35	21.5	11.5
NE SEAL TYPE 3U9–22	22mm	37	37	21.5	11.5
NE SEAL TYPE 3U9–24	24mm	42.5	39	22.5	11.5
NE SEAL TYPE 3U9–25	25mm	42.5	40	23	11.5
NE SEAL TYPE 3U9–28	28mm	49	43	26.5	11.5
NE SEAL TYPE 3U9–30	30mm	49	45	26.5	11.5
NE SEAL TYPE 3U9–32	32mm	53.5	48	27.5	11.5
NE SEAL TYPE 3U9–35	35mm	57	50	28.5	11.5
NE SEAL TYPE 3U9–38	38mm	59	56	30	14

MODEL	Ød1	Ød3	Ød7	l1	l4
NE SEAL TYPE 3U9–40	40mm	62	58	30	14
NE SEAL TYPE 3U9–43	43mm	65	61	30	14
NE SEAL TYPE 3U9–45	45mm	68	63	3	14
NE SEAL TYPE 3U9–48	48mm	68	63	30	14
NE SEAL TYPE 3U9–50	50mm	68	63	30	14
NE SEAL TYPE 3U9–55	55mm	81	75	35	15
NE SEAL TYPE 3U9–60	60mm	88.5	80	38	15
NE SEAL TYPE 3U9–65	65mm	93.5	85	40	15
NE SEAL TYPE 3U9–70	70mm	99.5	92	40	18
NE SEAL TYPE 3U9–75	75mm	107	97	40	18
NE SEAL TYPE 3U9–80	80mm	112	105	40	18

NE SEAL TYPE 3R6 Bu Salmastra Takım Halindedir

(Sabit Eleman + Döner Eleman)

Sabit Yüzey

Malzemeleri

Döner Yüzey Malzemeleri

• Alumina Seramik

• Silisyum Karbür

• Tungsten Karbür

• Karbon Grafit

• Silisyum Karbür

• Tungsten Karbür

O-Ring Malzemeleri

Operasyon Şartları

• NBR (Nitril Kauçuk)

• EPDM

• Viton

• Max. 10bar,

• Max. 205ºC,

• Max. 10 metre/sn

DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen yüzey

malzemesini yazınız. Örnek: Mil çapı 30mm, Silisyum döner yüzey, kısa

kuyruk Silisyum sabit yüzey için =>

Sipariş Kodu : NE SEAL TYPE 3R6 – 30 SİLİSYUM – SİLİSYUM PİM KANALSIZ

MODEL	Ød1	Ød2	Ød3	l1	l4
NE SEAL TYPE 3R6–10	10mm	14	24	25.5	6.6
NE SEAL TYPE 3R6–12	12mm	16	26	26.5	6.6
NE SEAL TYPE 3R6–14	14mm	18	31	29.5	6.6
NE SEAL TYPE 3R6–16	16mm	20	34	31	6.6
NE SEAL TYPE 3R6–18	18mm	22	36	32.5	7.5
NE SEAL TYPE 3R6–20	20mm	24	38	32.5	7.5
NE SEAL TYPE 3R6–22	22mm	26	40	32.5	7.5
NE SEAL TYPE 3R6–24	24mm	28	42	32.5	7.5
NE SEAL TYPE 3R6–25	25mm	30	44	33.5	7.5
NE SEAL TYPE 3R6–28	28mm	33	47	35.5	7.5
NE SEAL TYPE 3R6–30	30mm	35	49	35.5	7.5
NE SEAL TYPE 3R6–32	32mm	38	54	39.5	7.5
NE SEAL TYPE 3R6–33	33mm	38	54	39.5	7.5
NE SEAL TYPE 3R6–35	35mm	40	56	43.5	7.5
NE SEAL TYPE 3R6–38	38mm	43	59	46	9

MODEL	Ød1	Ød2	Ød3	l1	l4
NE SEAL TYPE 3R6–40	40mm	45	61	48	9
NE SEAL TYPE 3R6–43	43mm	48	64	51	9
NE SEAL TYPE 3R6–45	45mm	50	66	55	9
NE SEAL TYPE 3R6–48	48mm	53	69	55	9
NE SEAL TYPE 3R6–50	50mm	55	71	58	9.5
NE SEAL TYPE 3R6–53	53mm	58	78	60	11
NE SEAL TYPE 3R6–55	55mm	60	79	60	11
NE SEAL TYPE 3R6–58	58mm	63	83	60	11
NE SEAL TYPE 3R6–60	60mm	65	85	60	11
NE SEAL TYPE 3R6–63	63mm	68	88	60	11
NE SEAL TYPE 3R6–65	65mm	70	90	61	11.3
NE SEAL TYPE 3R6–70	70mm	75	98	63	11.3
NE SEAL TYPE 3R6–75	75mm	80	103	68	11.3
NE SEAL TYPE 3R6–80	80mm	85	109	68	12
DİKKAT : Bu Salmastra Dönüş Yönüne (Sağ/Sol) Bağımlıdır!

NE SEAL TYPE 3R9 Bu Salmastra Takım Halindedir

(Sabit Eleman + Döner Eleman)

Sabit Yüzey

Malzemeleri

Döner Yüzey Malzemeleri

• Alumina Seramik

• Silisyum Karbür

• Tungsten Karbür

• Karbon Grafit

• Silisyum Karbür

• Tungsten Karbür

O-Ring Malzemeleri

Operasyon Şartları

• NBR (Nitril Kauçuk)

• EPDM

• Viton

• Max. 10bar,

• Max. 205ºC,

• Max. 10 metre/sn

DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen yüzey

malzemesini yazınız. Örnek: Mil çapı 30mm, Silisyum döner yüzey,

kısa kuyruk Silisyum sabit yüzey için =>

Sipariş Kodu: NE SEAL TYPE 3R9 – 30 SİLİSYUM – SİLİSYUM PİM KANALLI

MODEL	Ød1	Ød2	Ød3	l1	l4
NE SEAL TYPE 3R9–10	10mm	14	24	25.5	10
NE SEAL TYPE 3R9–12	12mm	16	26	26.5	10
NE SEAL TYPE 3R9–14	14mm	18	31	29.5	10
NE SEAL TYPE 3R9–16	16mm	20	34	31	10
NE SEAL TYPE 3R9–18	18mm	22	36	32.5	11.5
NE SEAL TYPE 3R9–20	20mm	24	38	32.5	11.5
NE SEAL TYPE 3R9–22	22mm	26	40	32.5	11.5
NE SEAL TYPE 3R9–24	24mm	28	42	32.5	11.5
NE SEAL TYPE 3R9–25	25mm	30	44	33.5	11.5
NE SEAL TYPE 3R9–28	28mm	33	47	35.5	11.5
NE SEAL TYPE 3R9–30	30mm	35	49	35.5	11.5
NE SEAL TYPE 3R9–32	32mm	38	54	39.5	11.5
NE SEAL TYPE 3R9–33	33mm	38	54	39.5	11.5
NE SEAL TYPE 3R9–35	35mm	40	56	43.5	11.5
NE SEAL TYPE 3R9–38	38mm	43	59	46	14

MODEL	Ød1	Ød2	Ød3	l1	l4
NE SEAL TYPE 3R9 – 40	40mm	45	61	48	14
NE SEAL TYPE 3R9–43	43mm	48	64	51	14
NE SEAL TYPE 3R9–45	45mm	50	66	55	14
NE SEAL TYPE 3R9–48	48mm	53	69	55	14
NE SEAL TYPE 3R9–50	50mm	55	71	58	15
NE SEAL TYPE 3R9–53	53mm	58	78	60	15
NE SEAL TYPE 3R9–55	55mm	60	79	60	15
NE SEAL TYPE 3R9–58	58mm	63	83	60	15
NE SEAL TYPE 3R9–60	60mm	65	85	60	15
NE SEAL TYPE 3R9–63	63mm	68	88	60	15
NE SEAL TYPE 3R9–65	65mm	70	90	61	18
NE SEAL TYPE 3R9–70	70mm	75	98	63	18
NE SEAL TYPE 3R9–75	75mm	80	103	68	18
NE SEAL TYPE 3R9–80	80mm	85	109	68	18.2
DİKKAT: Bu Salmastra Dönüş Yönüne (Sağ/Sol) Bağımlıdır!

NE SEAL TYPE 18 Bu Salmastra Takım Halindedir

(Sabit Eleman + Döner Eleman)

Sabit Yüzey

Malzemeleri

Döner Yüzey Malzemeleri

• Alumina Seramik

• Silisyum Karbür

• Tungsten Karbür

• Karbon Grafit

• Silisyum Karbür

• Tungsten Karbür

O-Ring Malzemeleri

Operasyon Şartları

• NBR (Nitril Kauçuk)

• EPDM

• Viton

• Max. 6bar,

• Max. 180ºC,

• Max. 10 metre/sn

NOT: Bazı model kodlarının sonunda a, b, c gibi harfler vardır. Bu ek

harfler aynı mil çapı için farklı d3, d7, l1 veya l4 ölçülerine karşılık gelir.

MODEL	Ød1	Ød3	Ød7	l1	l4
NE SEAL TYPE 18 - 10	10mm	24	26	11	8
NE SEAL TYPE 18 - 11	11mm	24	26	11	8
NE SEAL TYPE 18 - 12a	12mm	24	26	11	8
NE SEAL TYPE 18 - 12b	12mm	24	26	13	8
NE SEAL TYPE 18 - 13	13mm	24	26	13	8
NE SEAL TYPE 18 - 14a	14mm	28	25	13	7
NE SEAL TYPE 18 - 14b	14mm	28	28	13	8
NE SEAL TYPE 18 - 15a	15mm	32	29	13	8
NE SEAL TYPE 18 - 15b	15mm	32	38	13	8
NE SEAL TYPE 18 - 16a	16mm	32	29	13	8
NE SEAL TYPE 18 - 16b	16mm	35	38	13	8
NE SEAL TYPE 18 - 17	17mm	39	42	13	8
NE SEAL TYPE 18 - 18	18mm	39	42	13	8
NE SEAL TYPE 18 - 19	19mm	39	42	13	8
NE SEAL TYPE 18 - 20a	20mm	39	42	13	8
NE SEAL TYPE 18 - 20b	20mm	42	45	13	10

MODEL	Ød1	Ød3	Ød7	l1	l4
NE SEAL TYPE 18 - 22	22mm	42	45	13	10
NE SEAL TYPE 18 - 23	23mm	47	50	14	10
NE SEAL TYPE 18 - 24	24mm	47	50	14	10
NE SEAL TYPE 18 - 25a	25mm	42	50	14	10
NE SEAL TYPE 18 - 25b	25mm	47	50	14	10
NE SEAL TYPE 18 - 26	26mm	47	50	14	10
NE SEAL TYPE 18 - 28	28mm	54	57	15	10
NE SEAL TYPE 18 - 30	30mm	54	57	15	10
NE SEAL TYPE 18 - 32	32mm	54	57	15	10
NE SEAL TYPE 18 - 35	35mm	60	63	16	10
NE SEAL TYPE 18 - 38	38mm	65	68	18	12
NE SEAL TYPE 18 - 40	40mm	65	68	18	12
NE SEAL TYPE 18 - 45	45mm	70	73	20	12
NE SEAL TYPE 18 - 50	50mm	85	88	23	15
NE SEAL TYPE 18 - 55	55mm	85	88	23	15
NE SEAL TYPE 18 - 60	60mm	105	110	30	15

DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen yüzey

malzemesini yazınız. Örnek: mil çapı 30mm, seramik sabit yüzey,

karbon döner yüzey için

=> Sipariş Kodu : NE SEALType 18 - 30 SERAMİK - KARBON

NE SEAL TYPE 13 Bu Salmastra Takım Halindedir

(Sabit Eleman + Döner Eleman)

Sabit Yüzey

Malzemeleri

Döner Yüzey Malzemeleri

• Alumina Seramik

• Silisyum Karbür

• Tungsten Karbür

• Karbon Grafit

• Silisyum Karbür

• Tungsten Karbür

O-Ring Malzemeleri

Operasyon Şartları

• NBR (Nitril Kauçuk)

• EPDM

• Viton

• Max. 16bar,

• Max. 180ºC,

• Max. 15 metre/sn

DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen yüzey

malzemesini yazınız. Örnek: mil çapı 30mm, seramik sabit yüzey,

karbon döner yüzey için

=> Sipariş Kodu : NE SEAL Type 13 - 30 SERAMİK - KARBON

MODEL	Ød1	Ød3	Ød7	l1	l4
NE SEAL TYPE 13-10	10mm	22.5	21	14.5	10
NE SEAL TYPE 13-12	12mm	25	23	15	10
NE SEAL TYPE 13-14	14mm	28.5	25	17	10
NE SEAL TYPE 13-16	16mm	28.5	27	17	10
NE SEAL TYPE 13-18	18mm	32	33	19.5	11.5
NE SEAL TYPE 13-20	20mm	37	35	21.5	11.5
NE SEAL TYPE 13-22	22mm	37	37	21.5	11.5
NE SEAL TYPE 13-24	24mm	42.5	39	22.5	11.5
NE SEAL TYPE 13-25	25mm	42.5	40	23	11.5
NE SEAL TYPE 13-28	28mm	49	43	26.5	11.5
NE SEAL TYPE 13-30	30mm	49	45	26.5	11.5
NE SEAL TYPE 13-32	32mm	53.5	48	27.5	11.5

MODEL	Ød1	Ød3	Ød7	l1	l4
NE SEAL TYPE 13-33	33mm	53.5	48	27.5	11.5
NE SEAL TYPE 13-35	35mm	57.0	50	28.5	11.5
NE SEAL TYPE 13-38	38mm	59.0	56	30	14
NE SEAL TYPE 13-40	40mm	62	58	30	14
NE SEAL TYPE 13-43	43mm	65.5	61	30	14
NE SEAL TYPE 13-45	45mm	68	63	30	14
NE SEAL TYPE 13-48	48mm	70.5	66	30.5	14
NE SEAL TYPE 13-50	50mm	74	70	30.5	15
NE SEAL TYPE 13-53	53mm	78.5	73	33	15
NE SEAL TYPE 13-55	55mm	81	75	35	15
NE SEAL TYPE 13-58	58mm	85.5	78	37	15
NE SEAL TYPE 13-60	60mm	88.5	80	38	15

NE SEAL NES-A-EG6 Sabit Yüzey

Sabit Yüzey Malzemeleri
• Alumina Seramik • Silisyum Karbür • Tungsten Karbür
O-Ring Malzemeleri
• NBR (Nitril Kauçuk) • EPDM • Viton • Aflas • Kalrez • FEP

MODEL	Ød1	Ød7	l4
NE SEAL NES-A-EG6-10	10	21	6.6
NE SEAL NES-A-EG6-12	12	23	6.6
NE SEAL NES-A-EG6-14	14	25	6.6
NE SEAL NES-A-EG6-16	16	27	6.6
NE SEAL NES-A-EG6-18	18	33	7.5
NE SEAL NES-A-EG6-20	20	35	7.5
NE SEAL NES-A-EG6-22	22	37	7.5
NE SEAL NES-A-EG6-24	24	39	7.5
NE SEAL NES-A-EG6-25	25	40	7.5
NE SEAL NES-A-EG6-28	28	43	7.5
NE SEAL NES-A-EG6-30	30	45	7.5

MODEL	Ød1	Ød7	l4
NE SEAL NES-A-EG6-32	32	48	7.5
NE SEAL NES-A-EG6-33	33	48	7.5
NE SEAL NES-A-EG6-35	35	50	7.5
NE SEAL NES-A-EG6-38	38	56	9
NE SEAL NES-A-EG6-40	40	58	9
NE SEAL NES-A-EG6-43	43	61	9
NE SEAL NES-A-EG6-45	45	63	9
NE SEAL NES-A-EG6-48	48	66	9
NE SEAL NES-A-EG6-50	50	70	9.5
NE SEAL NES-A-EG6-53	53	73	11
NE SEAL NES-A-EG6-55	55	75	11

MODEL	Ød1	Ød7	l4
NE SEAL NES-A-EG6-58	58	78	11
NE SEAL NES-A-EG6-60	60	80	11
NE SEAL NES-A-EG6-65	65	85	11
NE SEAL NES-A-EG6-68	68	90	11.3
NE SEAL NES-A-EG6-70	70	92	11.3
NE SEAL NES-A-EG6-75	75	97	11.3
NE SEAL NES-A-EG6-80	80	105	12
NE SEAL NES-A-EG6-85	85	110	14
NE SEAL NES-A-EG6-90	90	115	14
NE SEAL NES-A-EG6-95	95	120	14
NE SEAL NES-A-EG6-100	100	125	14

NE SEAL NES-A-EG9 Sabit Yüzey

Sabit Yüzey Malzemeleri
• Alumina Seramik • Silisyum Karbür • Tungsten Karbür
O-Ring Malzemeleri
• NBR (Nitril Kauçuk) • EPDM • Viton • Aflas • Kalrez • FEP

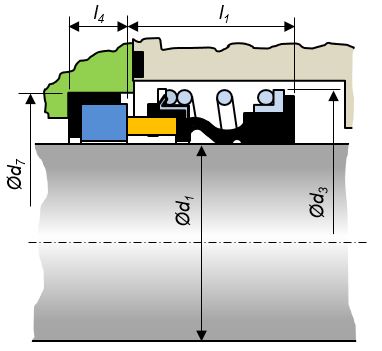

MODEL	Ød1	Ød7	l4
NE SEAL NES-A-EG9-12	12	23	10
NE SEAL NES-A-EG9-14	14	25	10
NE SEAL NES-A-EG9-16	16	27	10
NE SEAL NES-A-EG9-18	18	33	11.5
NE SEAL NES-A-EG9-20	20	35	11.5
NE SEAL NES-A-EG9-22	22	37	11.5
NE SEAL NES-A-EG9-24	24	39	11.5
NE SEAL NES-A-EG9-25	25	40	11.5
NE SEAL NES-A-EG9-28	28	43	11.5
NE SEAL NES-A-EG9-30	30	45	11.5
NE SEAL NES-A-EG9-32	32	48	11.5

MODEL	Ød1	Ød7	l4
NE SEAL NES-A-EG9-33	33	48	11.5
NE SEAL NES-A-EG9-35	35	50	11.5
NE SEAL NES-A-EG9-38	38	56	14
NE SEAL NES-A-EG9-40	40	58	14
NE SEAL NES-A-EG9-43	43	61	14
NE SEAL NES-A-EG9-45	45	63	14
NE SEAL NES-A-EG9-48	48	66	14
NE SEAL NES-A-EG9-50	50	70	15
NE SEAL NES-A-EG9-53	53	73	15
NE SEAL NES-A-EG9-55	55	75	15
NE SEAL NES-A-EG9-58	58	78	15

MODEL	Ød1	Ød7	l4
NE SEAL NES-A-EG9-60	60	80	15
NE SEAL NES-A-EG9-65	65	85	15
NE SEAL NES-A-EG9-68	68	90	18
NE SEAL NES-A-EG9-70	70	92	18
NE SEAL NES-A-EG9-75	75	97	18
NE SEAL NES-A-EG9-80	80	105	18.2
NE SEAL NES-A-EG9-85	85	110	18.2
NE SEAL NES-A-EG9-90	90	115	18.2
NE SEAL NES-A-EG9-95	95	120	17.2
NE SEAL NES-A-EG9-100	100	125	17.2

Uygulama Örnekleri

NE SEAL NES-D-EG60 Sabit Yüzey

Sabit Yüzey Malzemeleri
• Alumina Seramik • Silisyum Karbür • Tungsten Karbür
O-Ring Malzemeleri
• NBR (Nitril Kauçuk) • EPDM • Viton • FEP

MODEL	Ød1	Ød7	l4
NE SEAL NES-D-EG60-10	10	21	6.6
NE SEAL NES-D-EG60-12	12	23	6.6
NE SEAL NES-D-EG60-14	14	25	6.6
NE SEAL NES-D-EG60-16	16	27	6.6
NE SEAL NES-D-EG60-18	18	33	7.5
NE SEAL NES-D-EG60-20	20	35	7.5
NE SEAL NES-D-EG60-22	22	37	7.5
NE SEAL NES-D-EG60-24	24	39	7.5
NE SEAL NES-D-EG60-25	25	40	7.5
NE SEAL NES-D-EG60-28	28	43	7.5
NE SEAL NES-D-EG60-30	30	45	7.5

MODEL	Ød1	Ød7	l4
NE SEAL NES-D-EG60-32	32	48	7.5
NE SEAL NES-D-EG60-33	33	48	7.5
NE SEAL NES-D-EG60-35	35	50	7.5
NE SEAL NES-D-EG60-38	38	56	9
NE SEAL NES-D-EG60-40	40	58	9
NE SEAL NES-D-EG60-43	43	61	9
NE SEAL NES-D-EG60-45	45	63	9
NE SEAL NES-D-EG60-48	48	66	9
NE SEAL NES-D-EG60-50	50	70	9.5
NE SEAL NES-D-EG60-53	53	73	11
NE SEAL NES-D-EG60-55	55	75	11

MODEL	Ød1	Ød7	l4
NE SEAL NES-D-EG60-58	58	78	11
NE SEAL NES-D-EG60-60	60	80	11
NE SEAL NES-D-EG60-65	65	85	11
NE SEAL NES-D-EG60-68	68	90	11.3
NE SEAL NES-D-EG60-70	70	92	11.3
NE SEAL NES-D-EG60-75	75	97	11.3
NE SEAL NES-D-EG60-80	80	105	12
NE SEAL NES-D-EG60-85	85	110	14
NE SEAL NES-D-EG60-90	90	115	14
NE SEAL NES-D-EG60-95	95	120	14
NE SEAL NES-D-EG60-100	100	125	14

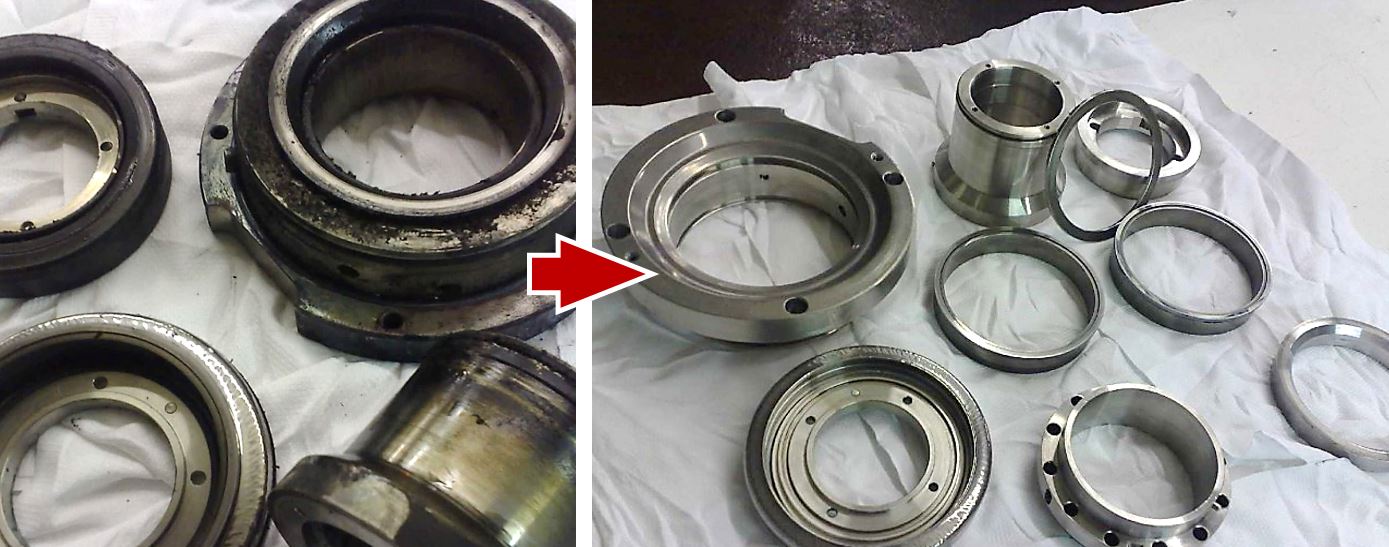

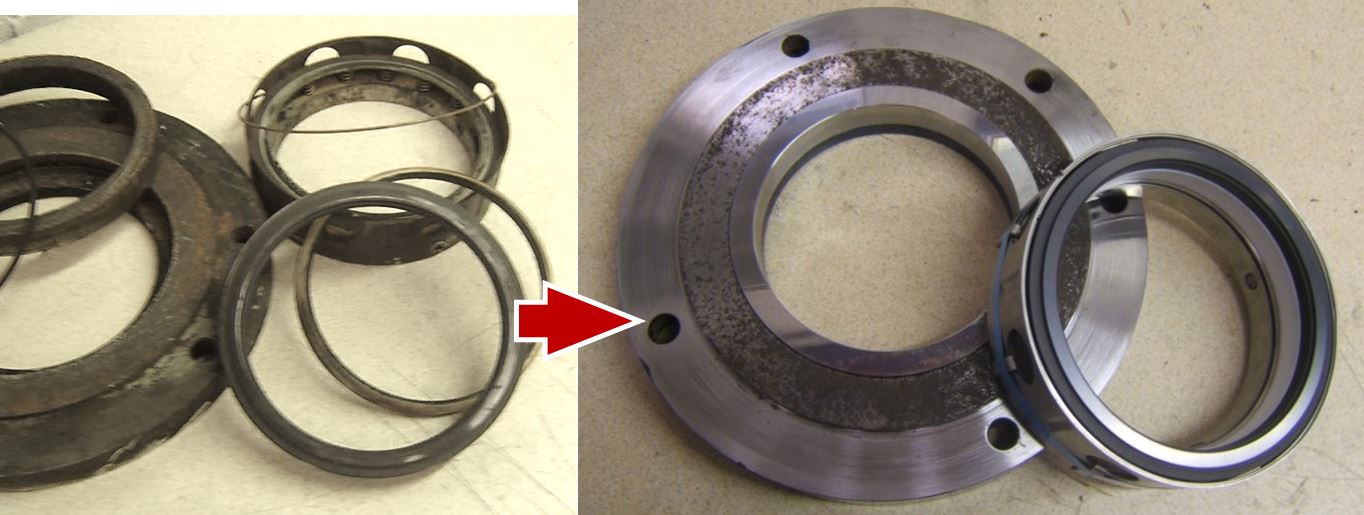

Mekanik Salmastra Revizyon ve Yenileme Hizmetleri

Her marka, model ve çaptaki arızalı Mekanik Salmastraların revize edilmesi

ve yenilenmesi konusunda da hizmet vermekteyiz. Bu hizmetimiz

içerisinde tüm metal kısımların mikro kumlama ile temizlenerek tekrar

kullanılabilir hale getirilmesi, tekrar kullanılamayacak kadar hasarlı metal

parçaların yeniden imal edilmesi, O-Ring değişimi, Yay değişimi, Yüzeylerin

leblenerek tekrar kullanılabilir hale getirilmesi, tekrar kullanılamayacak

durumda olan yüzeylerin yurtdışında imal ettirilmesi gibi tüm işlemler

yeralmaktadır.

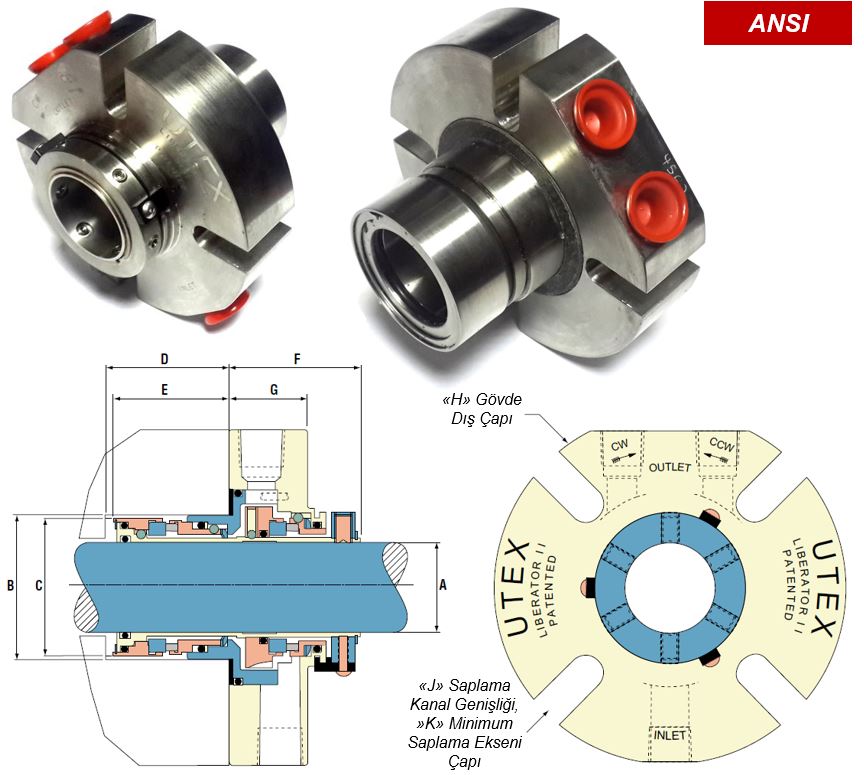

NE SEAL AD-41682 Tekli Kartuş Tipi Mekanik Salmastra

ANSI	Döner Yüzey Malzemesi
FLUSH ve QUENCH bağlantılı!	•Silisyum Karbür
DİKKAT: Bu mekanik salmastra sadece belirtilen ölçülerde ve belirtilen yüzey malzemesi çeşidiyle Direkt Stok Teslimi temin edilebilir. Diğer versiyon ve ölçüler Özel Sipariş kapsamındadır.	Sabit Yüzey Malzemesi
A	•Silisyum Karbür
Standart Flush Bağlantısı – ¼" veya 3/8" dişi	Komple Mekanik Salmastra Sipariş Kodu
B	NE SEAL AD-11316-41682 SIC/SIC/V/HC276/316
Standart Quench Bağlantısı Giriş ve Çıkış Portları – ¼" veya 3/8" dişi	Dikkat! Bu Mekanik Salmastra 2-5610 3.250" ile tasarım ve ölçü olarak bire-bir aynıdır.

Ød1

Ød2

Ød3min.

Ød3max.

Ød4

Ød5

3.250"

4.022"

4.125"

4.600"

6.375"

7.437"

0.583"

1.760"

0.917"

0.823"

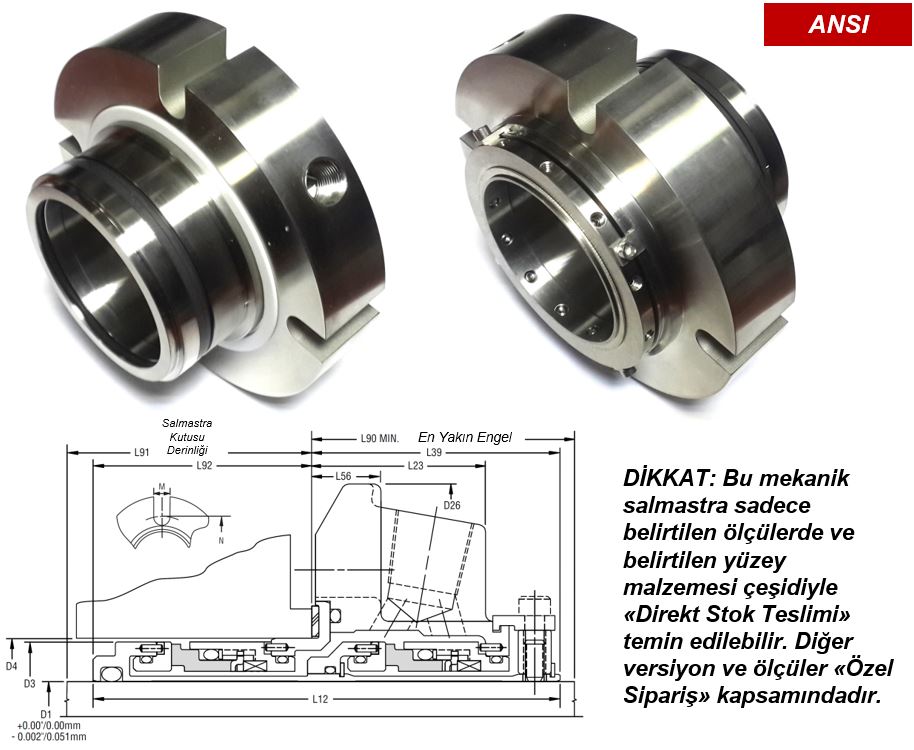

NE SEAL AD-41672 Double Kartuş Tipi Mekanik Salmastra

Döner Yüzey Malzemesi

• Silisyum Karbür

Sabit Yüzey Malzemesi

• Silisyum Karbür/Karbon Grafit

Komple Mekanik Salmastra

Sipariş Kodu

NE SEAL
AD-11316-41672
3.750" SSIC/SSIC/Ca/SSIC/V

/HC276/316

Dikkat!

Bu Mekanik Salmastra

2-5620 3.750" ile tasarım ve ölçü olarak bire-bir aynıdır.

ØD1

ØD3

ØD4min.

ØD4max.

ØD26

L12

L23

L39

L56

L90MIN

L91

L92

3.750"

4.625"

4.724"

5.199"

8.750"

4.687"

1.593"

2.562"

=L23

2.687"

2.250"

2.125"

0.687"

6.770"

UTEX Liberator II Çift Etkili Kartuş Tipi Mekanik Salmastra

Döner Yüzey Malzemesi

• Silisyum Karbür

Sabit Yüzey Malzemesi

• Silisyum Karbür

• Karbon Grafit

Komple Mekanik Salmastra

Sipariş Kodu

UTEX LIB. II – 1.500"

SIC/SIC/SIC/CB-AFLAS

DİKKAT: Bu mekanik salmastra sadece belirtilen ölçülerde ve belirtilen yüzey malzemesi çeşidiyle Direkt Stok Teslimi temin edilebilir. Diğer versiyon ve ölçüler Özel Sipariş kapsamındadır.

1.500"

Min. 2.250"

Max. 2.500"

2.187"

2.000"

1.875"

2.042"

1.230"

5.000"

0.437"

3.375"

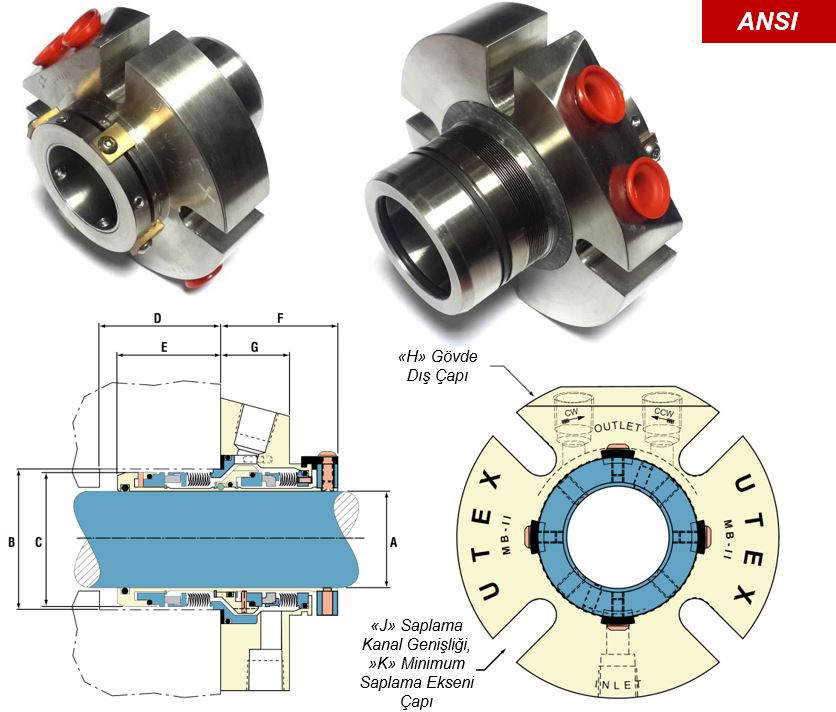

UTEX MB II Metal Körüklü Double Kartuş Tipi Mekanik Salmastra

Döner Yüzey Malzemesi

• Silisyum Karbür

Sabit Yüzey Malzemesi

• Tungsten Karbür

• Karbon Grafit

Komple Mekanik Salmastra

Sipariş Kodu

UTEX MB. II – 1.875"

SIC/TC/SIC/CB-VITON

1.875"

Min. 2.625"

Max. 2.875"

2.562"

2.000"

1.875"

2.125"

1.250"

5.490"

0.562"

3.875"

NE SEAL MIX-7320D Çift Etkili Rulmanlı Mikser ve Reaktör Salmastrası

Ürün Tarafı Döner Yüzey Malzemesi

• Silisyum Karbür

• Tungsten Karbür

• Karbon Grafit

Ürün Tarafı Sabit Yüzey Malzemesi

• Silisyum Karbür

• Tungsten Karbür

• Alox Seramik

• Zirkonyum Oksit

Atmosfer Tarafı Döner Yüzey Malzemesi

• Silisyum Karbür

• Tungsten Karbür

• Karbon Grafit

Atmosfer Tarafı Sabit Yüzey Malzemesi

• Silisyum Karbür

• Tungsten Karbür

• Alox Seramik

• Zirkonyum Oksit

Atmosfer Tarafı Gres Keçeleri

• Nitril

• Viton

• Polimer

O-Ringler

• EPDM

• Viton

• FFKM (Kalrez, Chemraz)

• FEP Enkapsüle

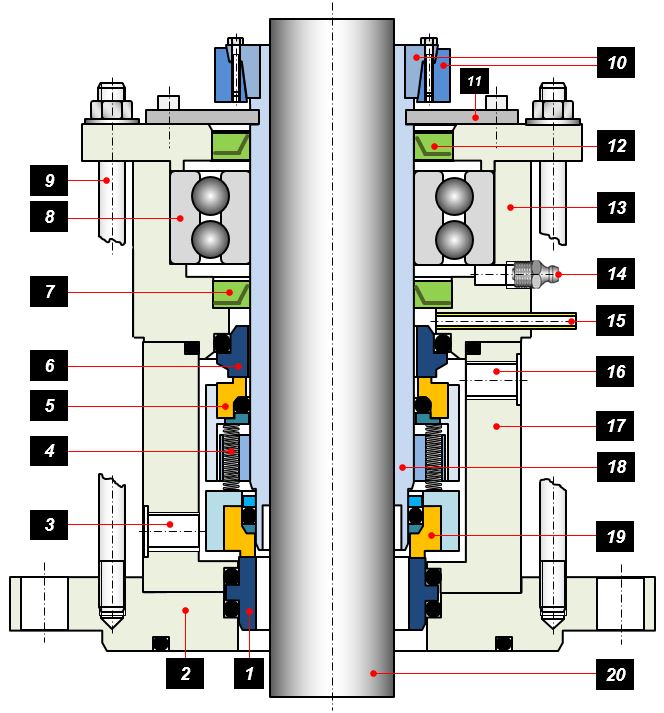

Parça Numarası	Açıklama
1	Ürün Tarafı Sabit Yüzey
2	Ana Ayna
3	Bariyer Sıvısı Girişi – ½" BSPT
4	Yay – Hastelloy C276
5	Atmosfer Tarafı Döner Yüzey
6	Atmosfer Tarafı Sabit Yüzey
7	Gres Keçesi
8	Rulman – Oynak veya Sabit
9	Gövde Birleştirma Saplaması
10	Montaj Bileziği – Konik Sıkmalı
11	Montaj ve Merkezleme Ayağı
12	Gres Keçesi
13	Yataklama Gövdesi
14	Paslanmaz Gres Nipeli
15	Bariyer Sıvısı Kaçak Tahliyesi
16	Bariyer Sıvısı Çıkışı – ½" BSPT
17	Ana Sızdırmazlık Gövdesi
18	Salmastra Burcu
19	Ürün Tarafı Döner Yüzey
20	Mikser/Reaktör Mili

NE SEAL MIX-7320D Çift Etkili Rulmanlı Mikser ve Reaktör Salmastrası

Ød1	Ød5	Ød6	Ød3	Ød2	Ød4	l2	l1	l3
40	175	4 x 18	110	90	145	136	15	28
50	240	8 x 18	176	135	210	149	17	28
60	240	8 x 18	176	135	210	156	17	28
80	275	8 x 22	204	155	240	189	20	34
100	305	8 x 22	234	190	270	190	20	34
125	330	8 x 22	260	215	295	205	20	40
140	395	12 x 22	313	250	350	222	20	40
160	395	12 x 22	313	265	350	220	25	40
180	445	12 x 22	364	310	400	230	25	45
200	445	12 x 22	364	310	400	238	25	45
220	505	12 x 22	422	340	460	250	25	50

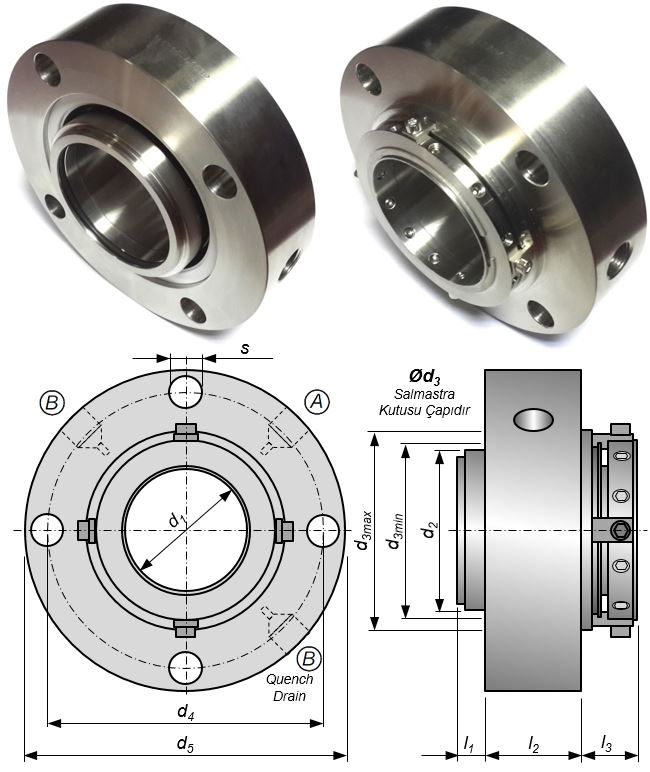

NE SEAL DRYMIX 399 Kuru Çalışan Tip Mikser Salmastrası

Ød1	Ød2	Ød3	Ød4	Ød5	l2	a1 min -max	s
25	34	68	55	148	41.5	100 - 132	11
28	34	68	55	148	41.5	100 - 132	11
30	34	68	55	148	41.5	100 - 132	11
32	39	73	60	153	41.5	105 - 137	11
35	39	73	60	153	41.5	105 - 137	11
38	44	78	65	158	41.5	110 - 142	11
40	44	78	65	158	41.5	110 - 142	11
45	49	83	68	163	41.5	115 - 152	11
48	54	88	73	178	41.5	125 - 160	14
50	54	88	73	178	41.5	125 - 160	14
55	59	93	78	183	41.5	130 -165	14
60	64	98	85	188	41.5	135 - 170	14
65	69	103	90	193	44.5	140 - 175	14
70	74	108	95	198	44.5	145 - 180	14
75	79	113	100	203	44.5	150 - 185	14
80	84	118	105	208	44.5	155 - 190	14
85	89	123	110	213	44.5	160 - 195	14
90	94	128	115	218	44.5	165 - 200	14
95	99	133	120	223	44.5	170 - 205	14
100	104	138	125	228	44.5	175 - 210	14
105	109	143	130	233	44.5	180 - 215	14
110	114	148	135	238	44.5	185 - 220	14
115	119	153	140	267	44.5	196 - 243	18
125	129	163	150	277	44.5	206 - 253	18
140	144	178	165	297	44.5	221 - 273	18
150	154	188	175	307	44.5	231 - 283	18
160	164	198	185	317	44.5	241 - 293	18
